Risposta:

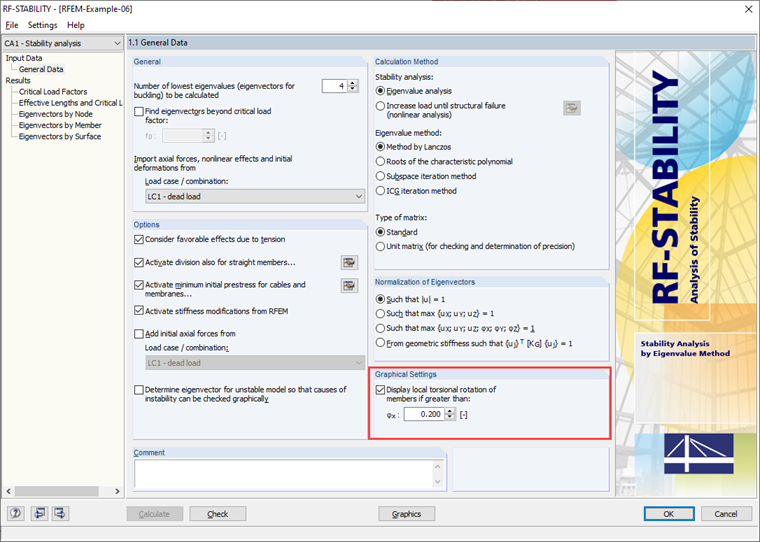

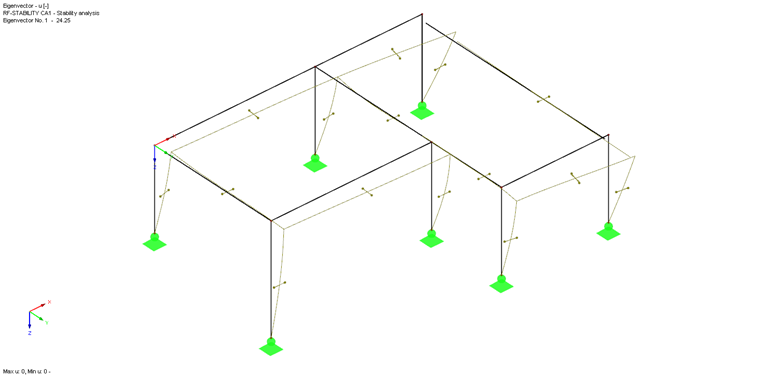

Queste linee rappresentano la rotazione torsionale locale (vedi Figura 01). Per impostazione predefinita, vengono visualizzate solo le rotazioni torsionali φx con i valori normalizzati superiori a 0,2. Ciò garantisce una disposizione chiara del grafico. La visualizzazione grafica è controllata direttamente nel modulo aggiuntivo (vedi Figura 02).Domanda
Quando si determinano le modalità di instabilità in RF‑STABILITY, vengono visualizzate linee aggiuntive per ogni asta perpendicolare alla curva di instabilità. Perché?
