Darstellung der Torsionsverdrehung bei der Knickfiguren-Ermittlung in RF-STABIL

Bei der Ermittlung der Knickfiguren RF-STABIL werden bei jedem Stab rechtwinklig zur Knicklinie weitere Linien dargestellt. Was hat es damit auf sich?

Antwort:

Diese Linien stellen die lokale Torsionsverdrehung dar (siehe Bild 01). Als Standard werden nur Torsionsverdrehungen φx mit normierten Werten größer als 0,2 dargestellt. Damit wird die Übersichtlichkeit der Grafik sichergestellt. Die grafische Darstellung wird direkt im Zusatzmodul geregelt (siehe Bild 02).

FAQ|004151
EN-US | Fahne FAQ
[EN] FAQ 004151 | Bei der Ermittlung der Knickfiguren RF-STABIL werden bei jedem Stab rechtwinkli...

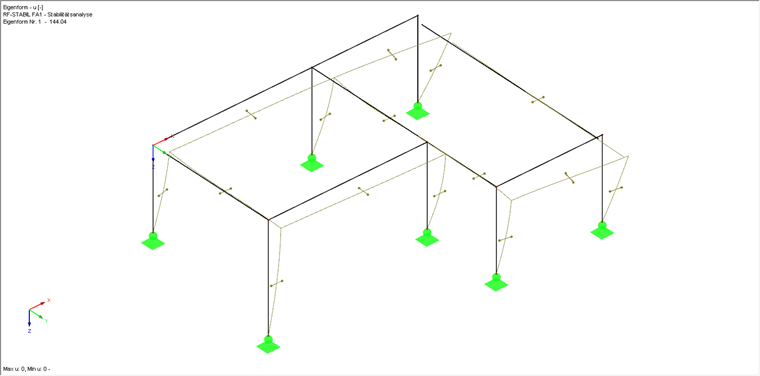

Knickfigur mit lokalen Torsionsverdrehungen
Knickfigur mit lokalen Torsionsverdrehungen

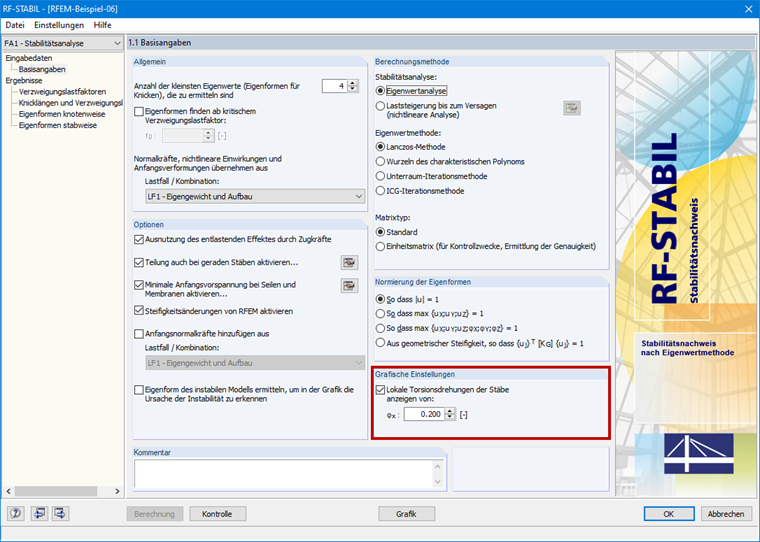

Grafische Einstellung der Torsionsverdrehungen
Grafische Einstellung der Torsionsverdrehungen
