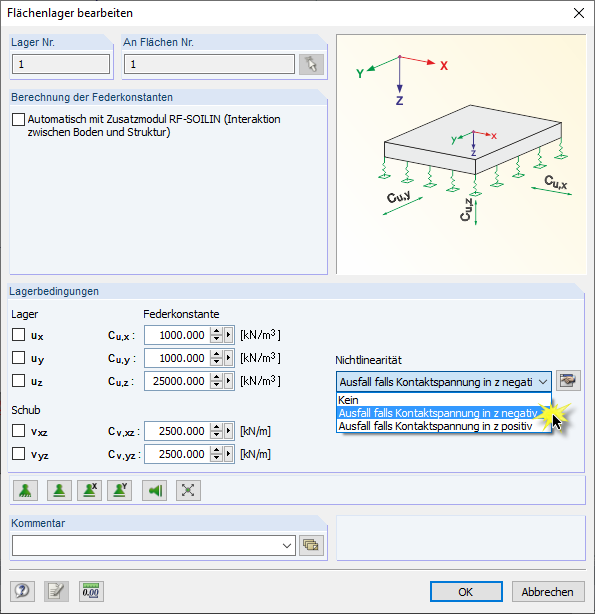

Ao introduzir uma fundação elástica de superfície, pode definir a não linearidade para a rigidez da mola na direção do eixo z local. Por exemplo, "Rotura em caso de tensão de contacto negativa".

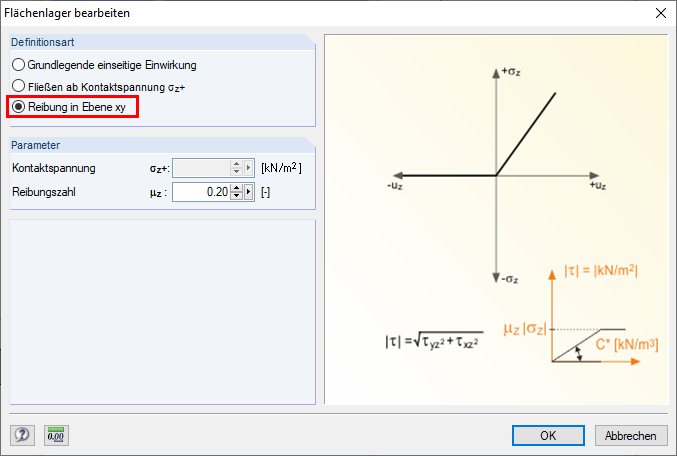

Nas configurações de detalhes para a não linearidade (um botão à direita da seleção da não linearidade), é possível selecionar a opção "Atrito no plano xy". Além disso, também pode introduzir o coeficiente de atrito.
