Resposta:

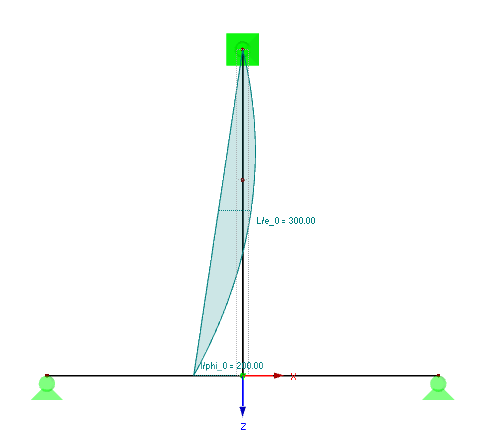

No gráfico, as imperfeições são sempre orientadas sobre um apoio. No modelo anexado e na Figura 01, o único apoio da imperfeição está definido no capitel. Por isso, a imperfeição é orientada por esse ponto.
Uma vez que a imperfeição gráfica, na prática, é uma carga equivalente, a representação é apenas visualmente relevante neste caso. A representação não é importante para o cálculo.

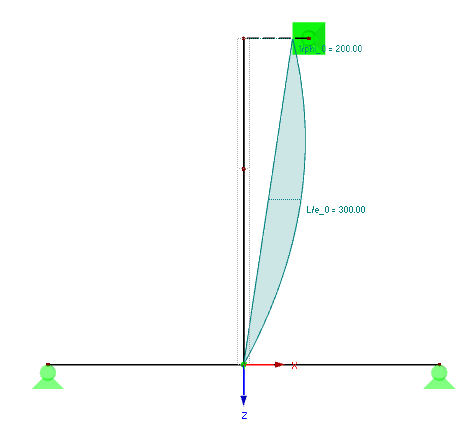

De forma a orientar graficamente a imperfeição no capitel superior, pode utilizar uma barra rígida, por exemplo, e colocar aí o apoio (Figura 02).
