Réponse:

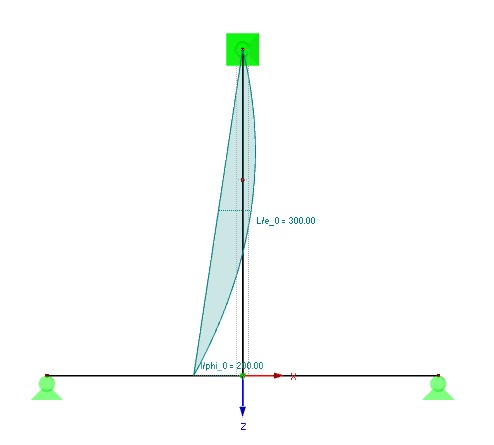

Les imperfections sont toujours orientées graphiquement sur un appui. Dans le modèle ci-joint et sur la Figure 01, le seul appui de l'imperfection est défini au niveau de la tête du poteau. L’imperfection est donc orientée vers ce point.
L’imperfection graphique représente quasiment une charge équivalente et dans ce cas, l’affichage n’a donc qu’un intérêt visuel. L'affichage n'a pas importance pour le calcul.

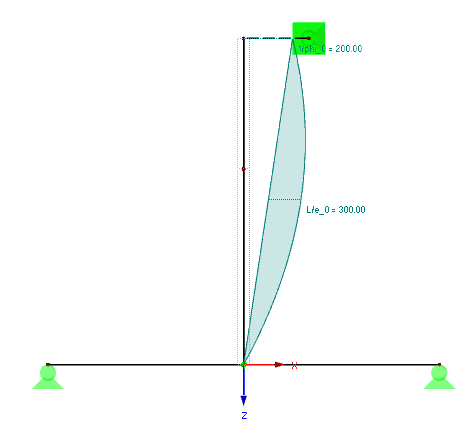

Pour orienter graphiquement l’imperfection sur la tête de poteau supérieure, vous pouvez par exemple utiliser une barre rigide et y placer l’appui (Figure 02).
