Respuesta:

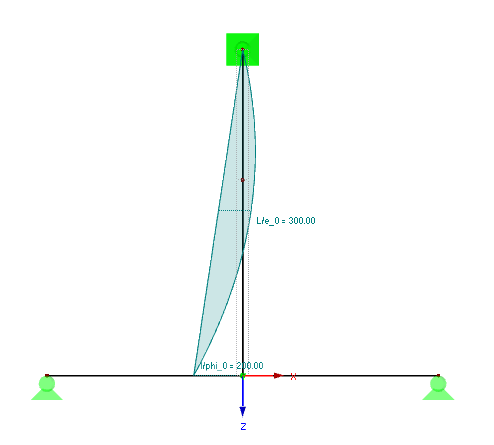

En el gráfico, las imperfecciones siempre se orientan sobre un apoyo. En el modelo adjunto y en la figura 01, el único apoyo de una imperfección se define en la cabeza del pilar. Por lo tanto, la imperfección se orienta en este punto.
Dado que la imperfección gráfica es prácticamente una carga equivalente, la visualización solo tiene relevancia visual en este caso. La visualización no es importante para el cálculo.

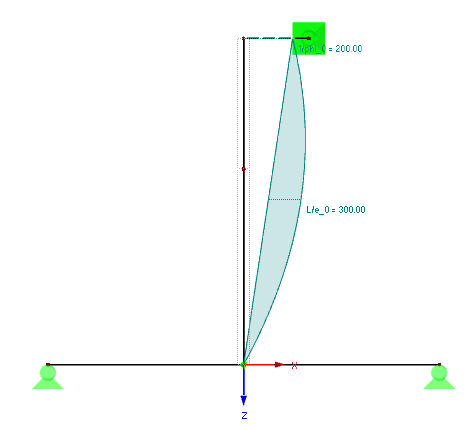

Para orientar la imperfección gráficamente a la cabeza del pilar a superior, puede usar una barra rígida, por ejemplo, y establecer el apoyo allí (figura 02).
