Proč je grafická imperfekce vždy zobrazena s posunem na patě sloupu?

Odpověď

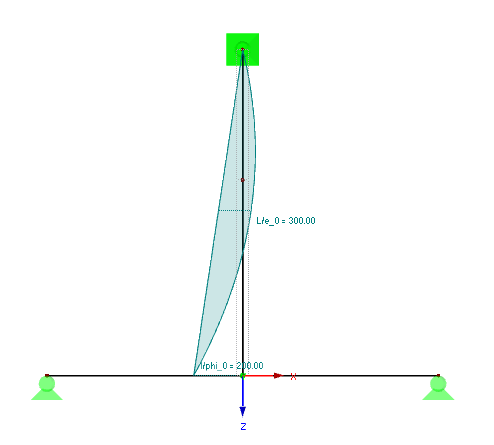

Grafické imperfekce jsou vždy uspořádány na podpoře. V přiloženém modelu a na Obrázku 1 je definována jediná podpora imperfekce u sloupové hlavice. Proto je imperfekce uspořádána na tomto bodě.

Protože je grafická imperfekce pouze náhradním zatížením, má zobrazení v tomto případě pouze vizuální význam. Zobrazení není pro výpočet důležité.

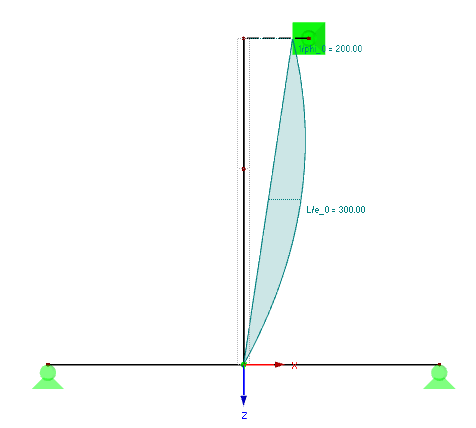

Pro grafické uspořádání imperfekce na horní sloupovou hlavici je možné použít například tuhý prut a tam uspořádat podporu (Obrázek 2).

Klíčová slova

Imperfekce Orientace Graficky
