Resposta:

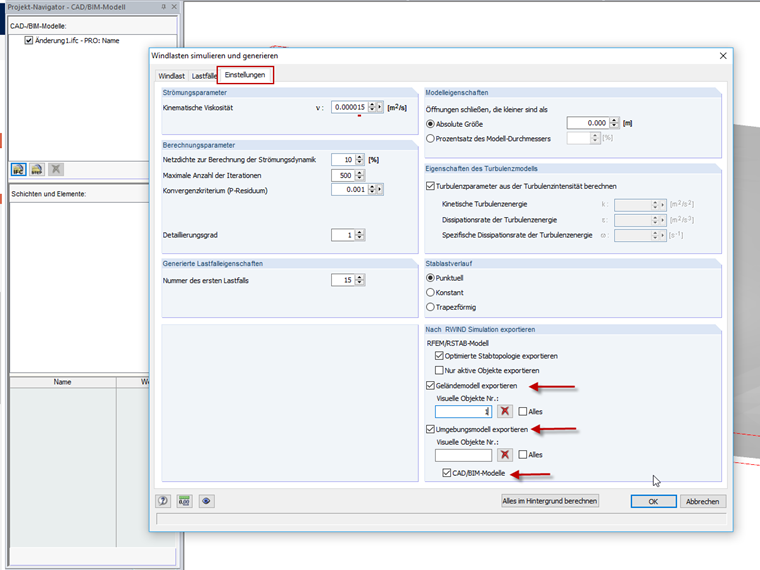

Com o lançamento da versão do programa RFEM 5.23.01, encontra-se disponível uma nova opção em "Simular e gerar cargas de vento" nas configurações do RWIND Simulation. Aqui, é possível exportar ficheiros 3ds inseridos no RFEM como um modelo de terreno ou um modelo de envolvente para o RWIND Simulation. Também é possível considerar um ficheiro IFC ou STEP importado como modelo CAD/BIM no RWIND Simulation.
Pergunta
No RWIND Simulation, realizei uma importação para considerar os edifícios envolventes e o terreno. Ao realizar um novo cálculo no RWIND Simulation, iniciado a partir do RFEM, estes dados já não se encontram disponíveis. O que devo fazer?
