Risposta:

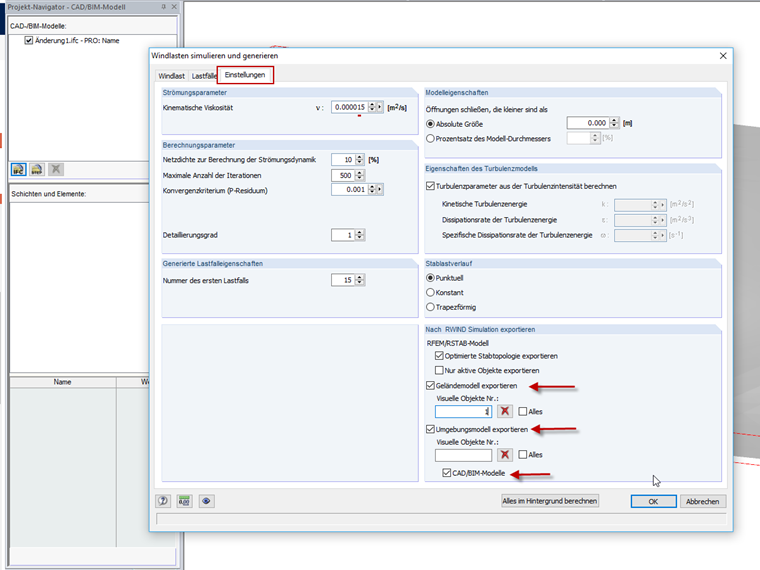

Con il rilascio della versione del programma RFEM 5.23.01, c'è una nuova opzione "Simula e genera carico del vento" disponibile nelle impostazioni di RWIND Simulation. Ciò consente di esportare in RWIND Simulation i file 3ds inseriti in RFEM come modello del terreno o modello circostante. È anche possibile considerare un file IFC o STEP importato come modello CAD/BIM in RWIND Simulation.
Domanda
In RWIND Simulation, ho importato i edifici vicini e il terreno per considerarli. Quando si esegue un nuovo calcolo in RWIND Simulation, avviato da RFEM, questi dati non sono più disponibili. Cosa posso fare?
