Réponse:

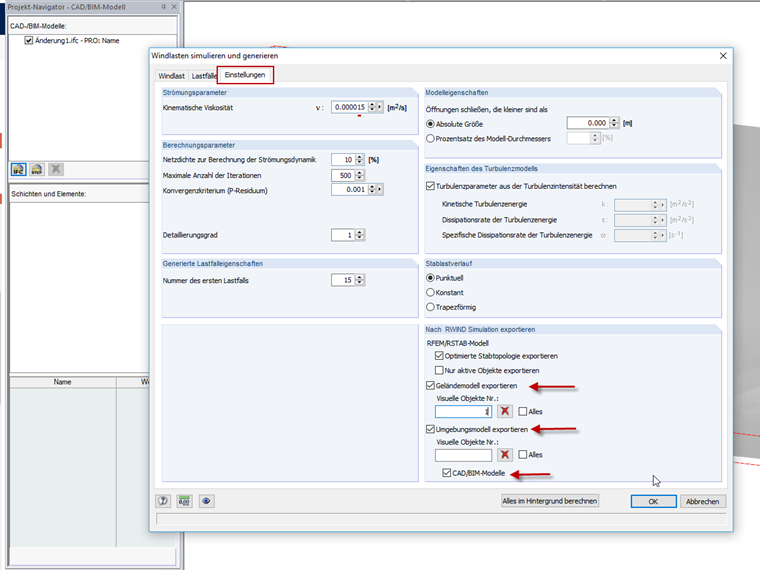

Avec la sortie de la version 5.23.0 du logiciel RFEM, une nouvelle option « Simuler et générer une charge de vent » est désormais disponible dans les paramètres de RWIND Simulation. Cela vous permet d'exporter les fichiers 3ds insérés dans RFEM sous forme de modèle de terrain ou de modèle environnant vers RWIND Simulation. Il est également possible de considérer un fichier IFC ou STEP importé comme un modèle CAO/BIM dans RWIND Simulation.
Question
Dans RWIND Simulation, j'ai importé des bâtiments et des terrains avoisinants pour les considérer. Lorsque j'effectuez un nouveau calcul dans RWIND Simulation à partir de RFEM, ces données ne sont plus disponibles. Que faire ?
