Odpověď:

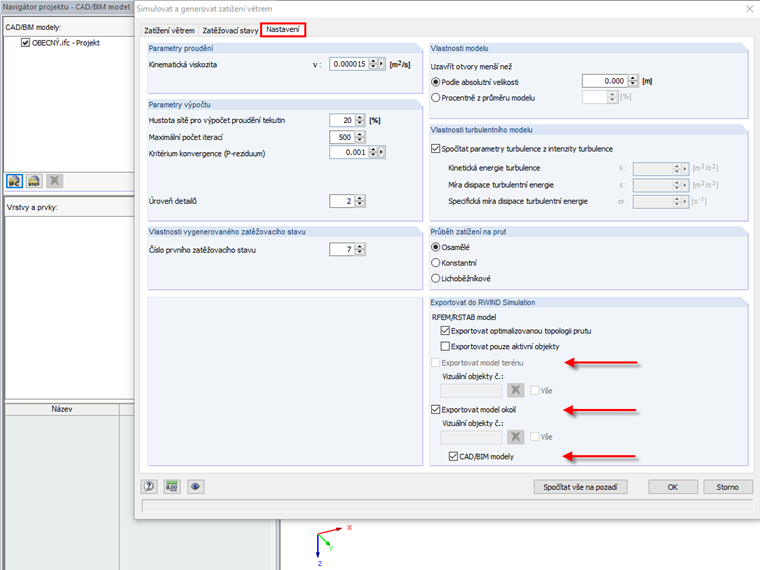

S uvolněním verze programu RFEM 5.23.01 je v nastavení programu RWIND Simulation k dispozici nová možnost "Simulovat a generovat zatížení větrem". To umožňuje exportovat soubory 3ds připojené do programu RFEM jako model terénu nebo model okolí do programu RWIND Simulation. V programu RWIND Simulation je také možné pracovat s CAD/BIM modelem naimportovaným jako IFC nebo STEP soubor.
Dotaz
V programu RWIND Simulation jsem naimportoval okolní zástavbu a terén. Při novém výpočtu v RWIND Simulation spuštěném z programu RFEM tato data již nejsou k dispozici. Co je zde nutné udělat?
