No SHAPE‑THIN 9, é possível abrir as secções criadas com as seguintes versões do programa:

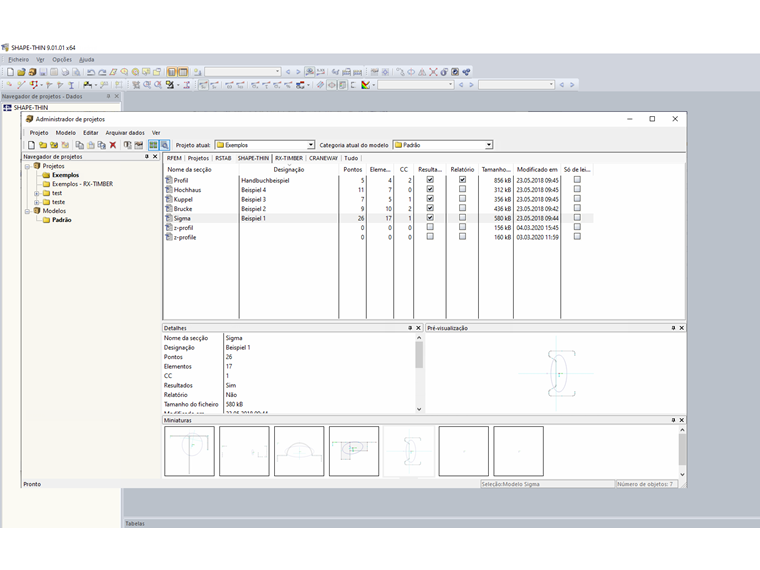

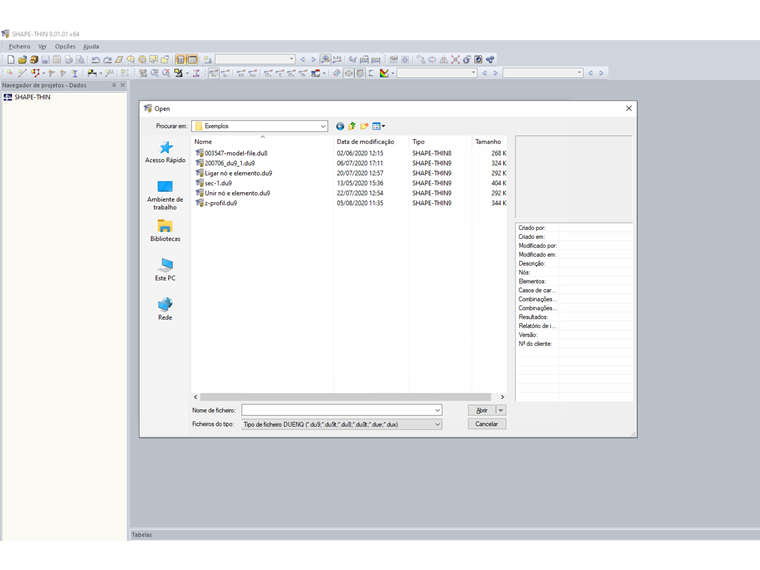

Para abrir as secções, pode utilizar o Administrador de projetos (Figura 01) ou o menu "Ficheiro" → "Abrir" (Figura 02).
As secções das versões DOS do SHAPE‑THIN 1.xx e SHAPE‑THIN 2.xx não podem ser importadas para o SHAPE‑THIN 9.
