In SHAPE‑THIN 9, è possibile aprire le sezioni trasversali che sono state create con le seguenti versioni del programma:

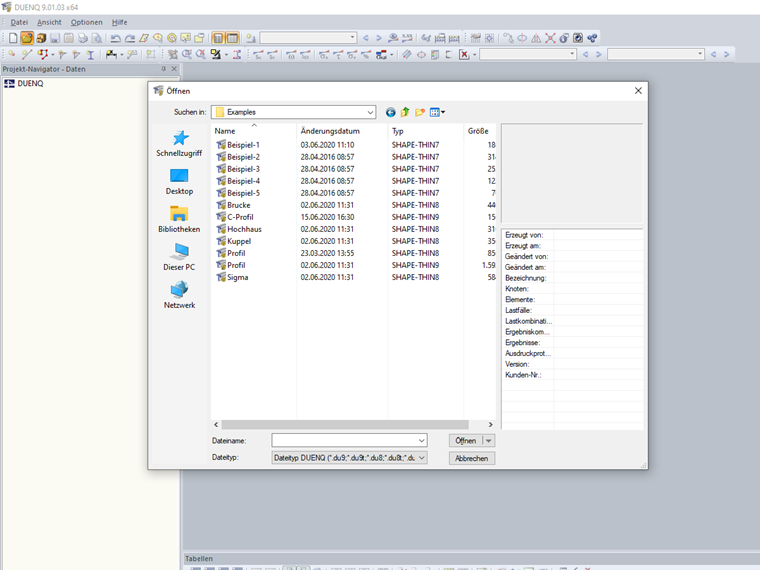

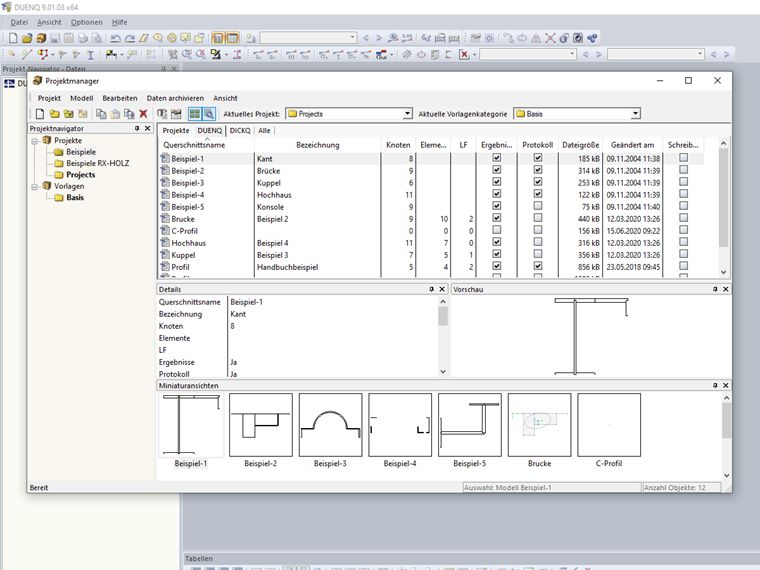

Per aprire le sezioni trasversali, è possibile utilizzare il Gestore progetti (Immagine 01) o il menu "File" → "Apri" (Immagine 02).
Le sezioni trasversali delle versioni DOS SHAPE‑THIN 1.xx e SHAPE‑THIN 2.xx non possono essere importate in SHAPE‑THIN 9.
Corso di formazione online
Corso di formazione online
Knowledge Base
SHAPE-THIN determina la sezione trasversale efficace dei profili piegati a freddo secondo EN 1993-1-3 e EN 1993-1-3. Inoltre, è anche possibile verificare le condizioni geometriche per l'applicabilità della norma specificata nella EN 1993-1, sezione 5.2.
Gli effetti dell'instabilità locale sono considerati secondo il metodo delle larghezze ridotte e la possibile instabilità degli irrigidimenti è considerata per le sezioni irrigidite secondo EN 1993-1-3, Sezione 5.5.
Come opzione, è possibile eseguire un calcolo iterativo per ottimizzare la sezione efficace.
Le sezioni efficaci possono essere visualizzate graficamente.
Scopri di più sulla verifica di sezioni piegate a freddo con SHAPE‑THIN e RF-/STEEL Cold-Formed Sections nell'articolo tecnico 'Verifica di sezioni a C in parete sottile piegate a freddo secondo EN 1993-1-3':
Progettazione di una sezione a C in parete sottile, piegata a freddo secondo EN 1993-1-3 Scopri di più su RF-/STEEL Cold-Formed Sections
