Es können Profile in DUENQ 9 geöffnet werden, die mit folgenden Programmversionen erstellt wurden:

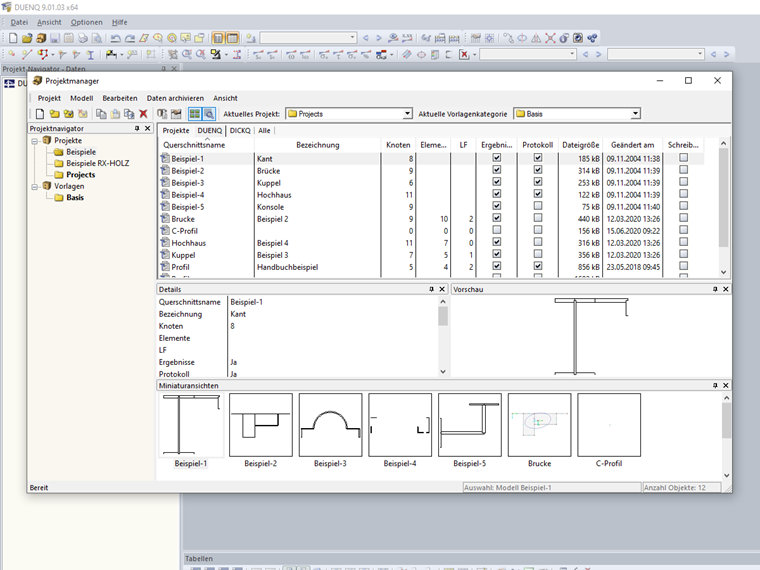

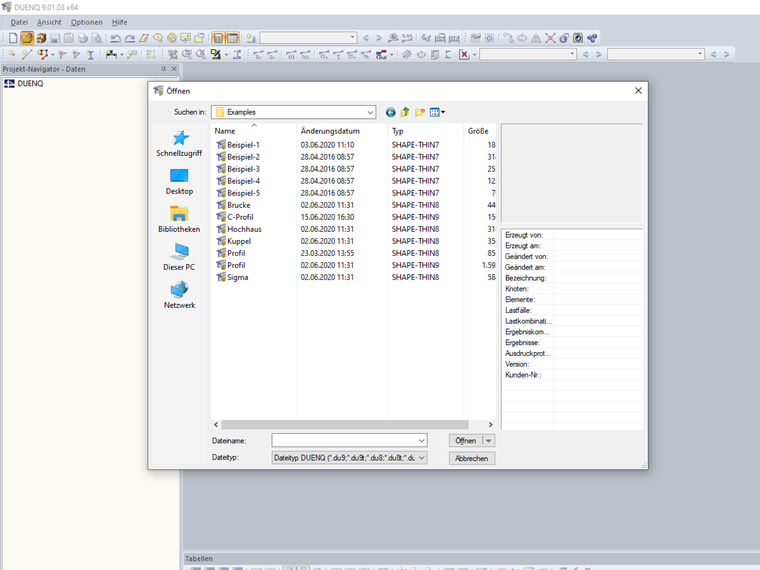

Die Profile können aus dem Projektmanager (Bild 01) oder über das Menü "Datei" → "Öffnen" (Bild 02) geöffnet werden.
Profile aus den DOS-Versionen DUENQ 1.xx und DUENQ 2.xx können in DUENQ 9 nicht eingelesen werden.
Knowledge Base
Knowledge Base
Knowledge Base
DUENQ ermittelt für kaltgeformte Profile die wirksamen Querschnitte nach EN 1993-1-3 und EN 1993-1-5. Die in EN 1993-1-3, Abschnitt 5.2 genannten geometrischen Verhältnisse zur Anwendbarkeit der Norm können optional überprüft werden.
Die Auswirkungen des lokalen Plattenbeulens werden nach der Methode der reduzierten Breiten und das mögliche Ausknicken der Steifen (Forminstabilität) wird bei versteiften Profilen gemäß EN 1993-1-3, Abschnitt 5.5 berücksichtigt.
Optional kann eine iterative Berechnung zur Optimierung des wirksamen Querschnitts vorgenommen werden.
Die wirksamen Querschnitte lassen sich grafisch darstellen.
Im Fachbeitrag 'Nachweis eines dünnwandigen, kaltgeformten C-Profils nach EN 1993-1-3' wird die Bemessung von kaltgeformten Profilen mit DUENQ und RF-/STAHL Kaltgeformte Profile ausführlich beschrieben:
Nachweis eines dünnwandigen, kaltgeformten C-Profils nach EN 1993-1-3 Mehr über RF-/STAHL Kaltgeformte Profile
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.
Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.
