V programu SHAPE-THIN 9 je možné otevřít profily vytvořené v následujících verzích programu:

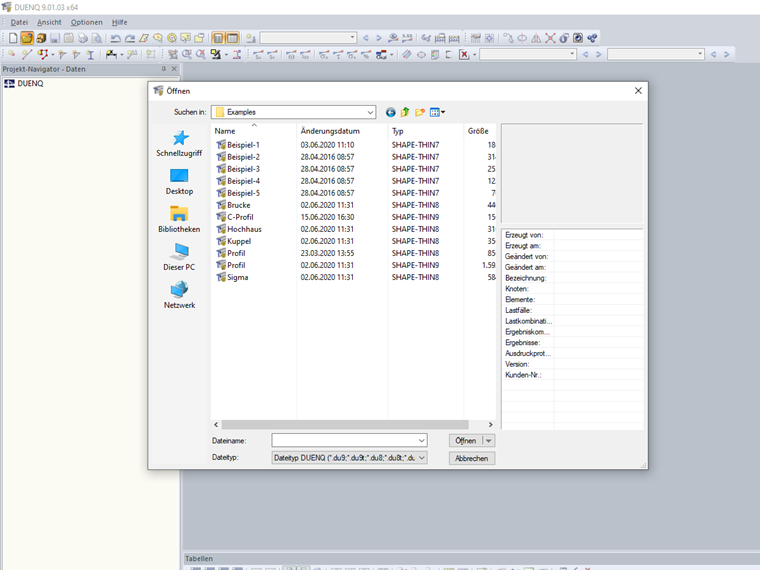

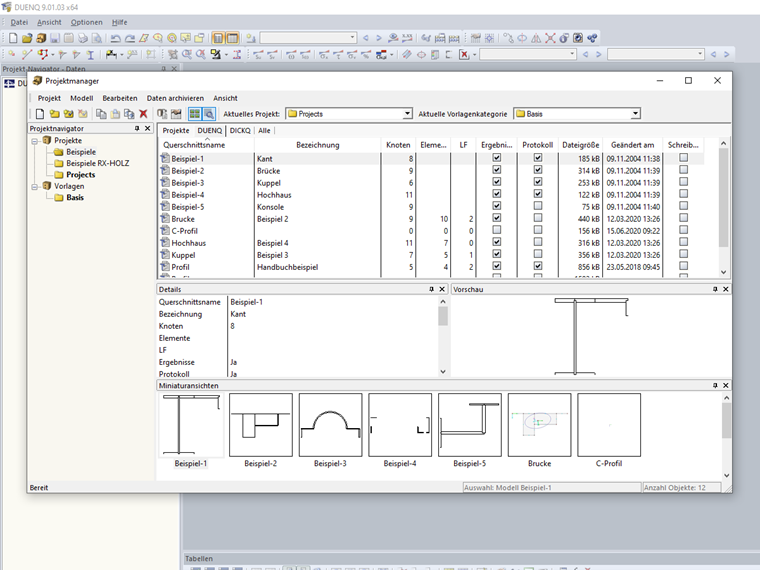

Profily je možné otevřít ze správce projektů (Obrázek 01), nebo pomocí nabídky "Soubor" → "Otevřít" (Obrázek 02).
Profily z verzí systému DOS SHAPE-THIN 1.xx a SHAPE-THIN 2.xx nelze v programu SHAPE-THIN 9 načíst.
