Infelizmente, quando utiliza uma malha de EF por camadas para sólidos, não é possível manter a orientação do eixo definida pelo utilizador porque as camadas estão sempre na direção z sendo, por isso, a definição dos eixos sempre determinada automaticamente.

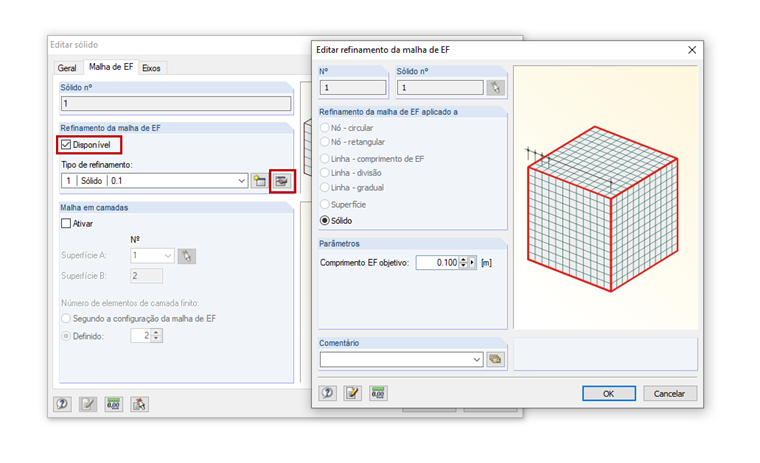

Alternativamente, pode utilizar um refinamento da malha de EF, ver a Figura 01.
Seminário web
Seminário web
Projeto de cliente
Base de dados de conhecimento
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
Ao desativar a caixa de seleção 'Número de incrementos de carga', o número dos incrementos de carga no RFEM será determinado automaticamente para resolver eficazmente casos não lineares.
O método utilizado baseia-se num algoritmo heurístico.
Com esta função, é possível refinar a malha de EF automaticamente nas superfícies. O refinamento da malha é gradual. Em cada passo, a malha de EF é recriada com base na avaliação de erros do passo de cálculo anterior. O erro numérico é avaliado a partir dos resultados dos elementos de superfície e baseia-se na formulação energética de Zienkiewicz-Zhu.
A avaliação do erro é realizada para uma análise estrutural linear. É selecionado um caso de carga (ou combinação de cargas) para o qual é criada a malha de EF. Esta malha de EF é então utilizada para todos os cálculos.
O cálculo inclui um gerador otimizado de malhas de EF e suporta os mais recentes processadores multinúcleo e tecnologia de 64 bits. Permite cálculos paralelos de casos de carga lineares e combinações de carga utilizando vários processadores sem sobrecarregar adicionalmente a memória RAM: A matriz de rigidez apenas necessita de ser criada uma vez. Com a tecnologia de 64 bits e as opções avançadas de RAM, é possível calcular sistemas estruturais complexos utilizando o cálculo direto e rápido.
Durante o processo de cálculo, pode ser observado o desenvolvimento da deformação num diagrama. Desta forma, torna-se mais simples a avaliação do comportamento convergente.
