W przypadku stosowania warstwowej siatki ES do brył nie jest niestety możliwe zachowanie orientacji osi zdefiniowanej przez użytkownika, ponieważ warstwy są zawsze w kierunku z, a zatem oś definiowana jest automatycznie.

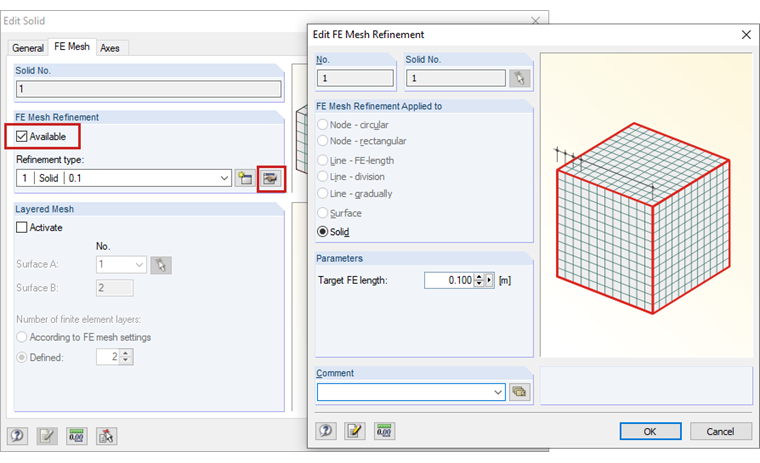

Alternatywnie można zastosować zagęszczenie siatki ES, patrz rysunek.
