Nach Aktivierung des geschichteten FE-Netzes wird die Achsausrichtung automatisch wieder auf Standard zurückgesetzt. Wie kann man die definierten Achsen nach der Schichtung des FE-Netzes beibehalten?

Q: Nach Aktivierung des geschichteten FE-Netzes wird die Achsausrichtung automatisch wieder auf Standard zurückgesetzt. Wie kann man die definierten Achsen nach der Schichtung des FE-Netzes beibehalten?

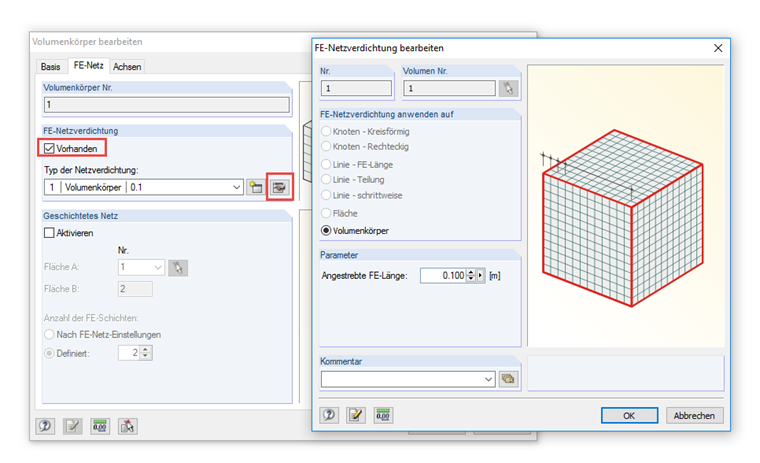

Bei der Nutzung des geschichteten FE-Netzes bei Volumenkörpern kann leider keine benutzerdefinierte Achsausrichtung beibehalten werden, da die Schichtung immer in z-Richtung erfolgt und somit die Achsendefinition automatisch festgelegt ist.Alternativ bietet sich die Nutzung einer FE-Netzverdichtung an, siehe Bild.

Question

Nach Aktivierung des geschichteten FE-Netzes wird die Achsausrichtung automatisch wieder auf Standard zur&#252;ckgesetzt. Wie kann man die definierten Achsen nach der Schichtung des FE-Netzes beibehalten?

Accepted Answer

Bei der Nutzung des geschichteten FE-Netzes bei Volumenk&#246;rpern kann leider keine benutzerdefinierte Achsausrichtung beibehalten werden, da die Schichtung immer in z-Richtung erfolgt und somit die Achsendefinition automatisch festgelegt ist.Alternativ bietet sich die Nutzung einer FE-Netzverdichtung an, siehe Bild.

Benutzerdefinierte Achsausrichtung

Nach Aktivierung des geschichteten FE-Netzes wird die Achsausrichtung automatisch wieder auf Standard zurückgesetzt. Wie kann man die definierten Achsen nach der Schichtung des FE-Netzes beibehalten?
