Při použití vrstevnaté sítě konečných prvků u těles není bohužel možné zachovat uživatelsky definovanou orientaci os, protože vrstvení vždy probíhá ve směru z, a proto je definice os definována automaticky.

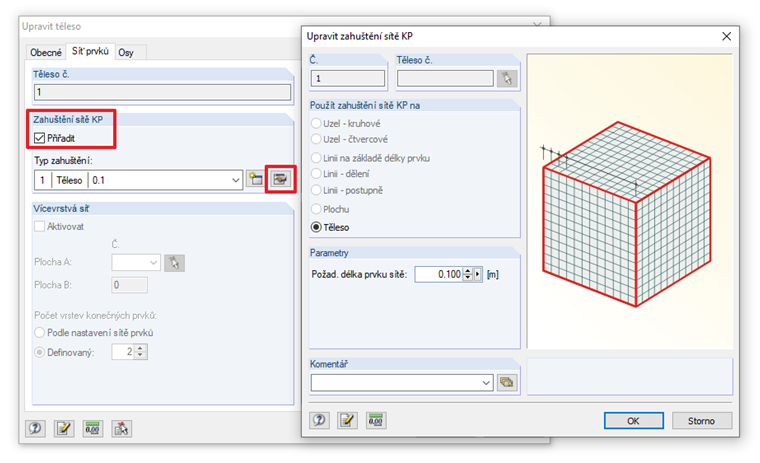

Další možností je zahuštění sítě konečných prvků, viz obrázek.
Databáze znalostí
Databáze znalostí
Řešič rovnic obsahuje optimalizovaný generátor sítě konečných prvků a podporuje nejnovější vícejádrové procesory a 64-bitovou technologii. Protože řešič využívá několika procesorů, umožňuje paralelní výpočty lineárních zatěžovacích stavů a kombinací bez požadavků na dodatečnou operační paměť (RAM): Matici tuhosti je nutné vytvořit pouze jednou. 64-bitová technologie a rozšířené možnosti paměti RAM umožňují tímto rychlým a účinným řešičem rovnic spočítat i složité konstrukční systémy.
Průběh deformace lze sledovat během výpočtu na grafu. Lze tak snadno vyhodnocovat konvergenční chování.
Zatížení lze zvyšovat postupně. To se uplatní zejména při výpočtech podle analýzy třetího řádu. U prutů je možné zohlednit smykové deformace a vztáhnout vnitřní síly na deformovanou nebo nedeformovanou konstrukci. V programu RFEM je navíc možné provést postkritickou analýzu.
Výpočet lze provést pro všechny typy prutů podle teorie I., II. nebo III. řádu. Tato možnost je k dispozici jak pro zatěžovací stavy, tak pro kombinace zatížení. Další parametry výpočtu lze pro zatěžovací stavy, kombinace zatížení a kombinace výsledků nastavit individuálně. Tím je zajištěna vysoká flexibilita s ohledem na metodu výpočtu a podrobné zadání.
V jednotlivých zatěžovacích stavech nebo kombinacích zatížení je možné pro všechny nebo jen vybrané pruty upravit tuhosti materiálů, průřezů, uzlových, liniových a plošných podpor a také kloubů na konci prutů a liniových kloubů. Kromě toho lze uvažovat počáteční deformace z jiných zatěžovacích stavů nebo kombinací zatížení.
