Pergunta
Modelei dois nós numa superfície no RFEM. Os resultados não mostram o deslocamento nestes dois nós. Como é que devo proceder para o obter?
Resposta:

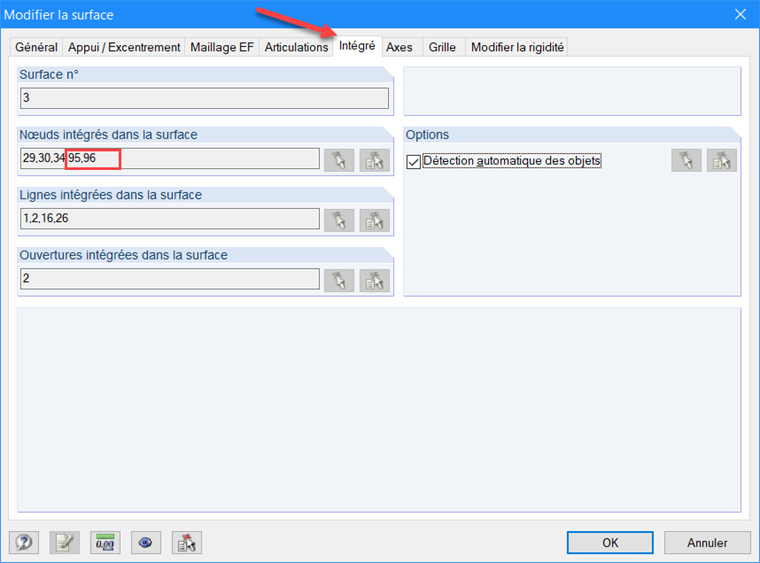

Após criar os dois nós cujo deslocamento pretende apresentar, certifique-se de que estes pertencem à superfície.
Se estes dois nós não estiverem ligados a uma linha, é necessário integrá-los na malha para serem considerados no cálculo de elementos finitos.

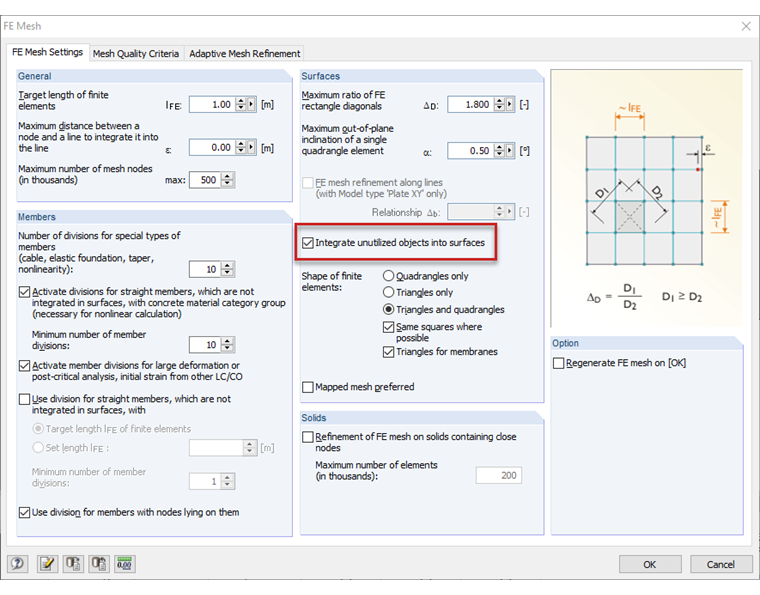

Para integrar estes objetos que não são utilizados na malha, clique no menu Cálculo → Configuração da malha de EF, que abre a caixa de diálogo Malha de EF. Nesta caixa de diálogo, selecione a caixa de seleção Integrar objetos não utilizados nas superfícies.

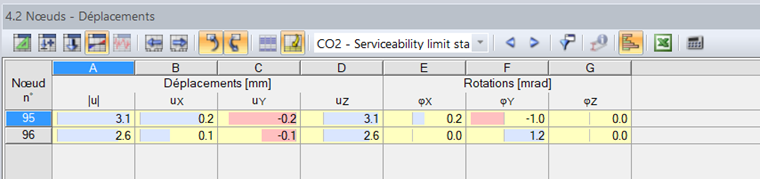

Após o cálculo, pode observar o deslocamento destes nós na tabela 4.2 Nós – Deformações.
