Dotaz

V programu RFEM jsem namodeloval dva uzly na ploše. Výsledky nezobrazí posun v těchto dvou uzlech. Jak je mohu získat?


Odpověď:

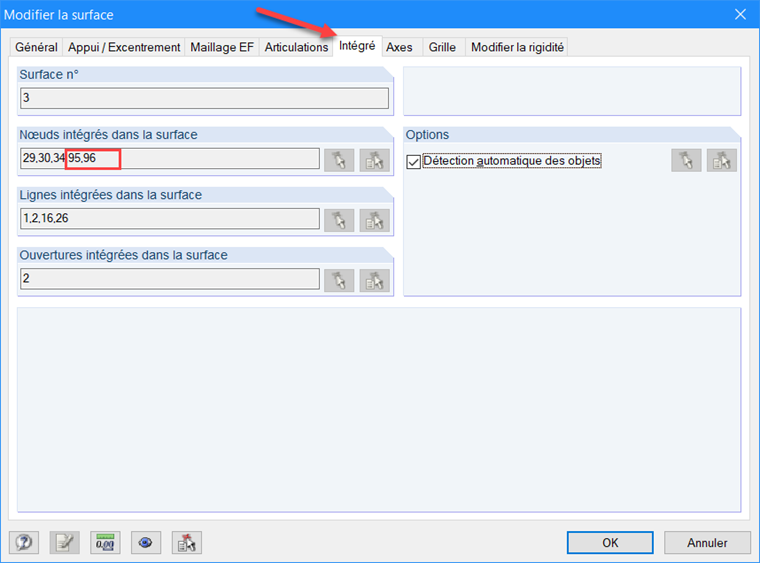

Po vytvoření těchto dvou uzlů, pro které chcete zobrazit posun, byste se měli ujistit, že patří k ploše.


Pokud tyto dva uzly nejsou spojeny s linií, je nutné je integrovat do sítě, aby je bylo možné zohlednit ve výpočtu pomocí metody konečných prvků.

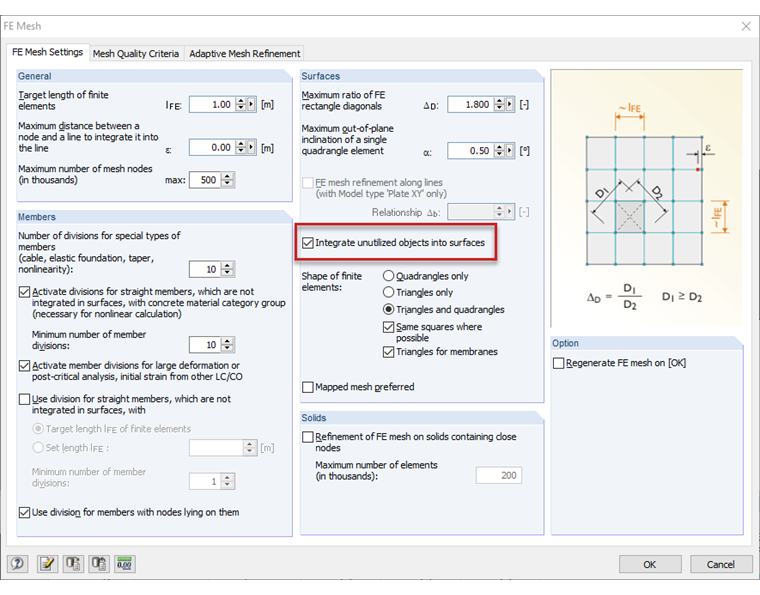

Pro integraci objektů, které nejsou použité v síti KP, klikněte na nabídku Výpočet → Nastavení sítě prvků, pomocí které se otevře dialog Síť KP. V tomto dialogu zaškrtněte políčko Integrovat nevyužité objekty do ploch.

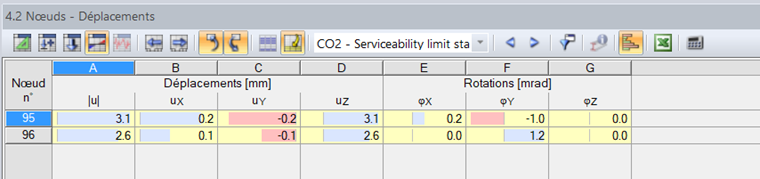

Po výpočtu je posun těchto uzlů vidět v tabulce 4.2 Uzly - posuny.
