Affichage des déplacements des nœuds non associés à des lignes dans RFEM

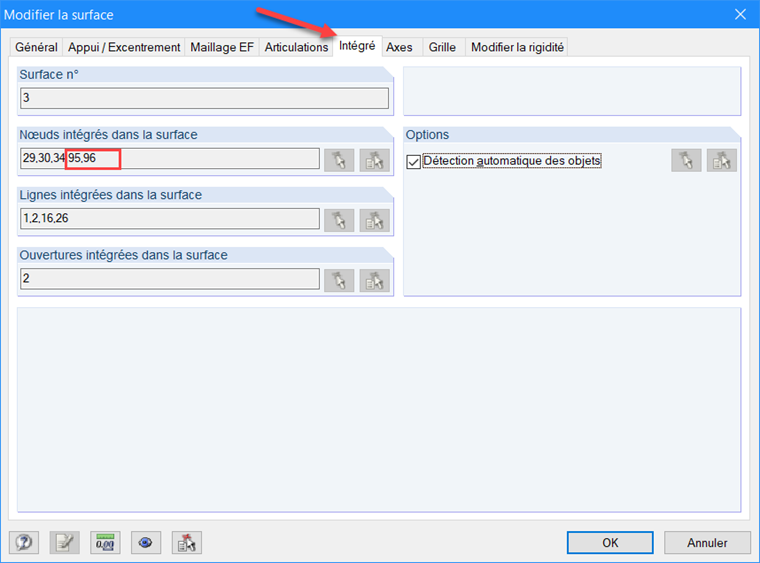

Nachdem Sie die beiden Knoten erzeugt haben, deren Verschiebung Sie anzeigen möchten, sollten Sie sich vergewissern, dass sie zur Fläche gehören.

FAQ

[DE] FAQ 004814 | Ich habe in RFEM zwei Knoten auf einer Fläche modelliert. In den Ergebnissen wird die...

Integrierte Knoten in Fläche

Da diese beiden Knoten nicht mit einer Linie verbunden sind, müssen sie in das Netz integriert werden, das bei der Berechnung mit finiten Elementen berücksichtigt werden soll.

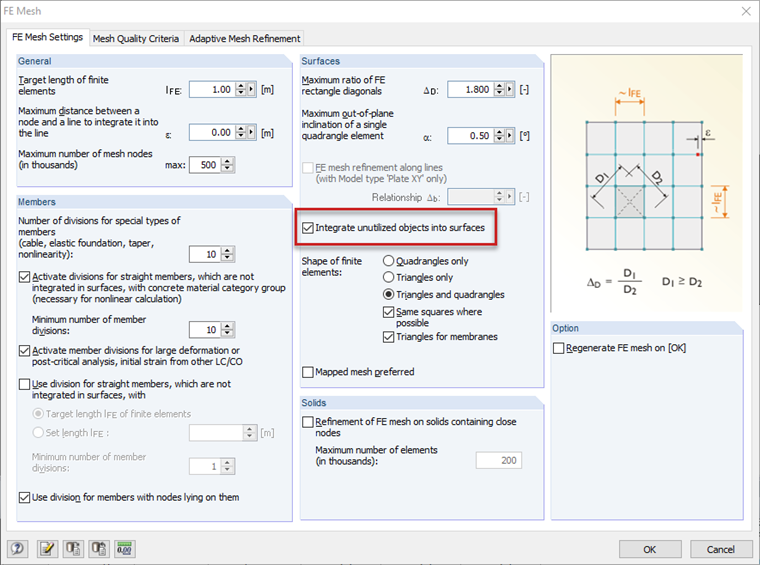

Um diese ungenutzten Objekte in das Netz zu integrieren, wird über das Menü Berechnen → 'FE-Netz- Einstellungen' der Dialog FE -Netz' aufgerufen. Dans celle-ci, vous cochez la case Intégrer des objets non utilisés dans les surfaces.

FE-Netz | Nicht verwendete Objekte in die Flächen integrieren

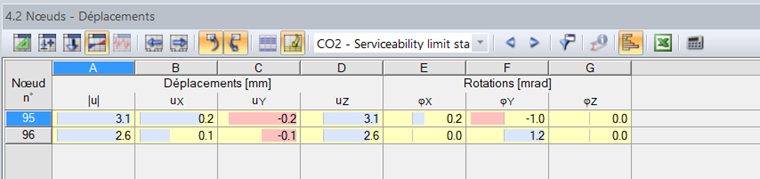

Lorsque le calcul est effectué, vous pouvez afficher le déplacement de ces nœuds dans le tableau 4.2 Nœuds - Déplacements.

Tabelle 4.2 Knoten - Verschiebungen
