Resposta:
Enquanto a barra 1 é uma viga de pavimento, a barra 2 é uma viga de pavimento rodada. Isto resulta numa força axial de compressão para a barra 1 e numa força de tração para a barra 2.

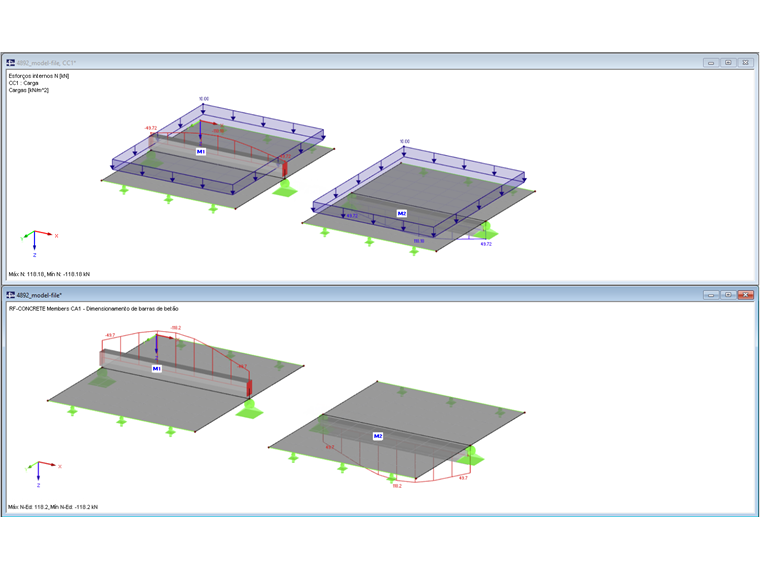

Para o dimensionamento de betão, uma secção comprimida é mais favorável do que uma secção tracionada. Para fins de comparação, estão aqui as forças axiais das barras:

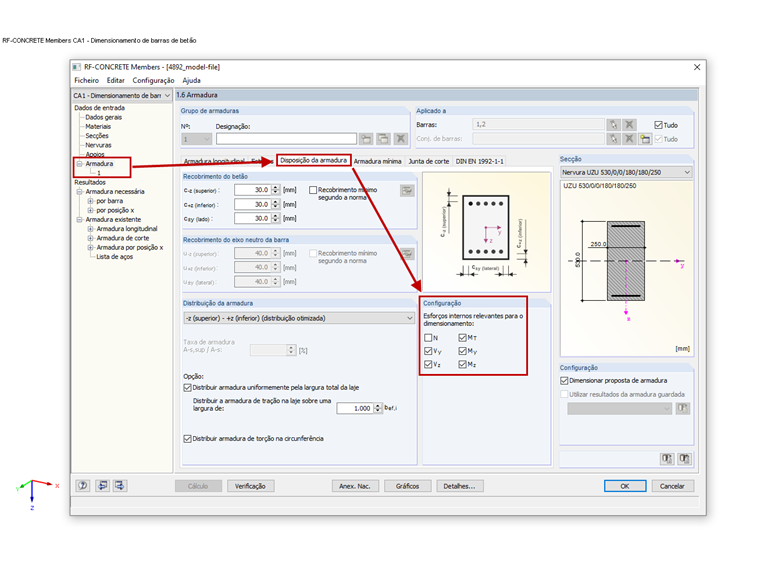

Contudo, se desativar as forças axiais para o dimensionamento no RF-CONCRETE Members, o resultado é uma armadura necessária que, em termos de distribuição, está de acordo com o diagrama de momentos:
Com esta configuração, o lado seguro é a barra 1 e o lado inseguro a barra 2.
