¿Por qué obtengo una cantidad tan pequeña de armadura para la viga del puente? La cantidad de armadura para las vigas de cuelgue es significativamente mayor.
Respuesta
Mientras que la barra 1 es una viga ascendente, la barra 2 es una viga de cuelgue. Esto da como resultado un esfuerzo axil de compresión para la barra 1 y una fuerza de tracción para la barra 2.
Para el cálculo del hormigón, una sección comprimida es más favorable que una sección traccionada. Para fines de comparación, aquí están los esfuerzos axiles de las barras:

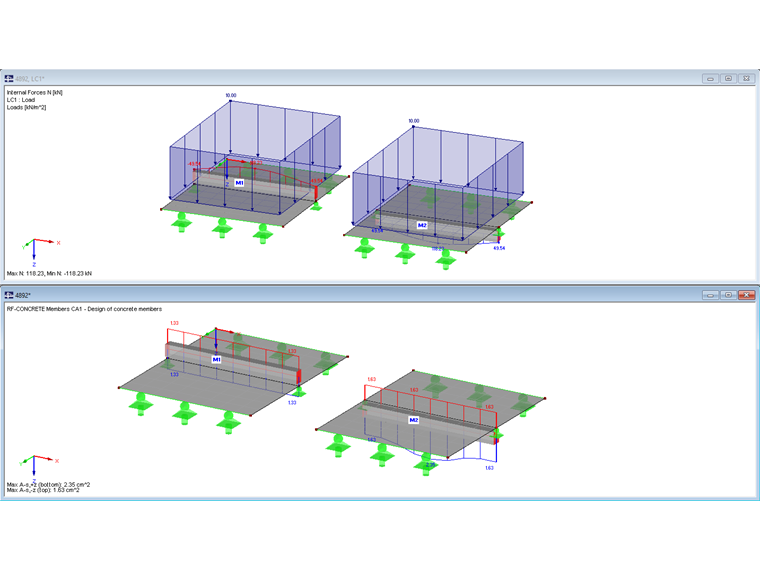

Imagen 01 - Resultados de la fuerza axial
Ahora, si desactiva los esfuerzos axiles para el cálculo en RF -CONCRETE Members, el resultado es una armadura necesaria que está afín a la distribución de momentos:

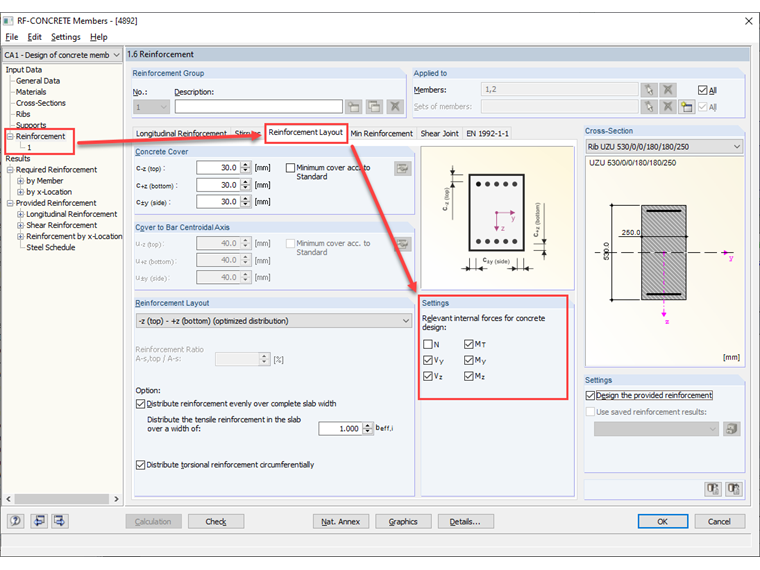

Imagen 02 - Desactivar la fuerza axial
Con esta configuración, está en el lado seguro para la barra 1, pero en el lado inseguro para la barra 2.
