Consideração da zona termicamente afetada para alumínio

A redução da resistência na zona termicamente afetada (ZTA) pode ser considerada no módulo adicional RF-/ALUMINIUM?

Resposta:

Se as secções da barra estiverem ligadas por cordões de soldadura, pode definir a disposição e o dimensionamento das soldaduras transversais na janela 1.5. Isto permite determinar o amolecimento da secção na zona termicamente afetada.

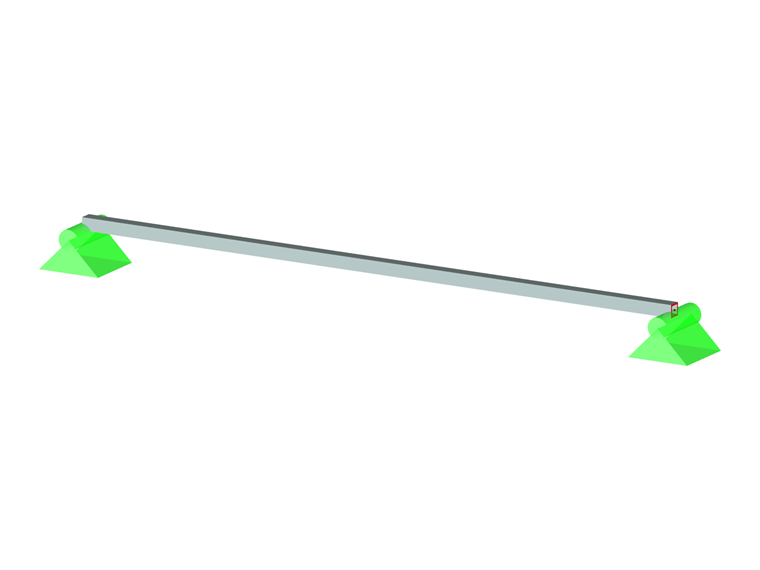

FAQ 005029 | A redução da resistência na zona termicamente afetada (ZTA) pode ser considerada no módulo adicional RF-/ALUMINIUM?

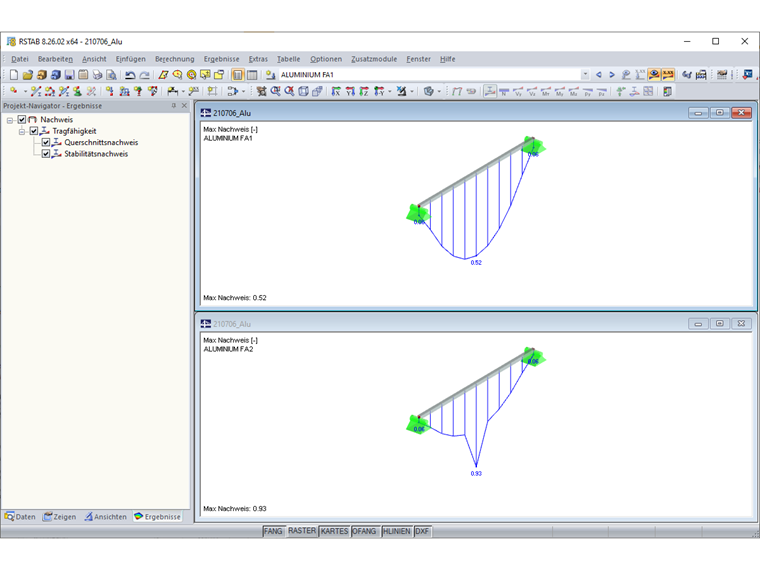

FAQ 005029 | Utilização com e sem soldadura transversal

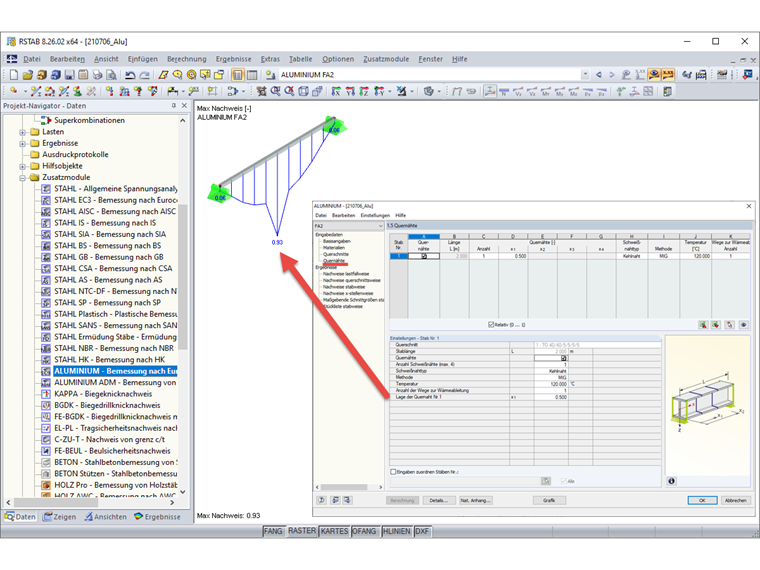

FAQ 005029 | Definição da soldadura transversal

Segundo a EN 1999-1-1 secção 6.1.6.2, NOTA 2, estão disponíveis duas alternativas para considerar a resistência reduzida:
No caso do método da tensão reduzida, os valores de resistência f_o,haz e f_u,haz são reduzidos de acordo com a Tabela 3.2. O método da secção reduzida, por outro lado, utiliza propriedades de secção reduzida para as verificações (área A, módulos de secção W, momentos de inércia I).
