Uwzględnienie strefy wpływu ciepła w przypadku aluminium
Odpowiedź

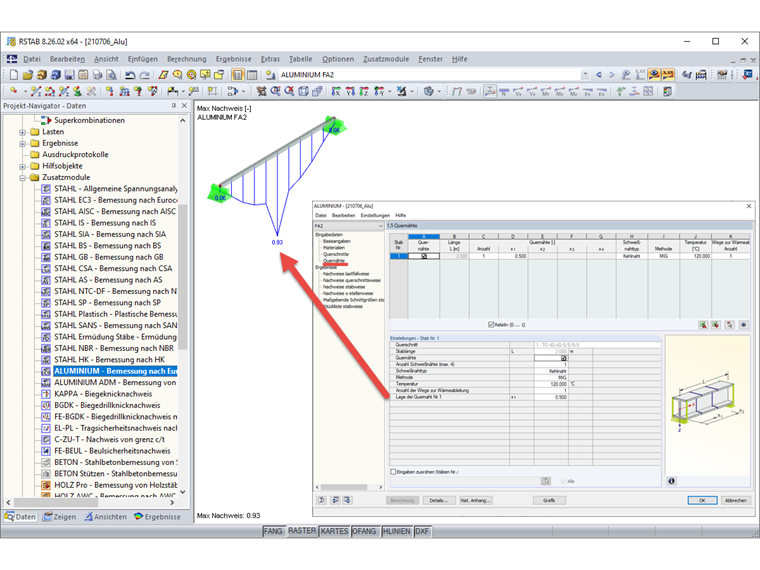

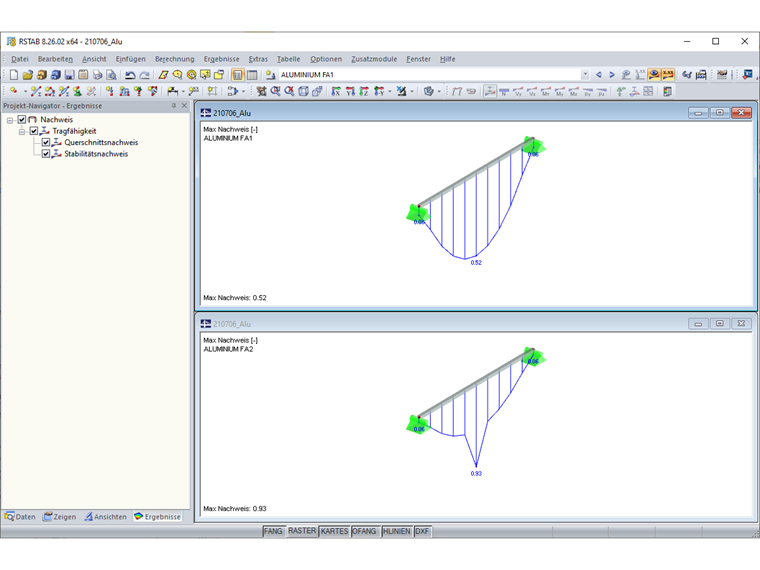

Jeżeli przekroje prętów są połączone spoinami, rozmieszczenie i wymiarowanie spoin poprzecznych można zdefiniować w oknie 1.5. Pozwala to określić zmiękczenie przekroju w strefie wpływu ciepła.
Zgodnie z EN 1999-1-1, punkt 6.1.6.2, UWAGA 2, istnieją dwie możliwości uwzględnienia zredukowanej wytrzymałości:
W przypadku metody naprężeń zredukowanych wartości wytrzymałości f, o, haz if u, haz ulegają redukcji zgodnie z tabelą 3.2. Z kolei metoda przekroju efektywnego wykorzystuje do obliczeń zredukowane właściwości przekroju (pole przekroju A, moduły przekroju W, momenty bezwładności I).
Słowa kluczowe
Spoina poprzeczna strefa wpływu ciepła HAZ
