Berücksichtigung der Wärmeeinflusszone bei Aluminium
Antwort

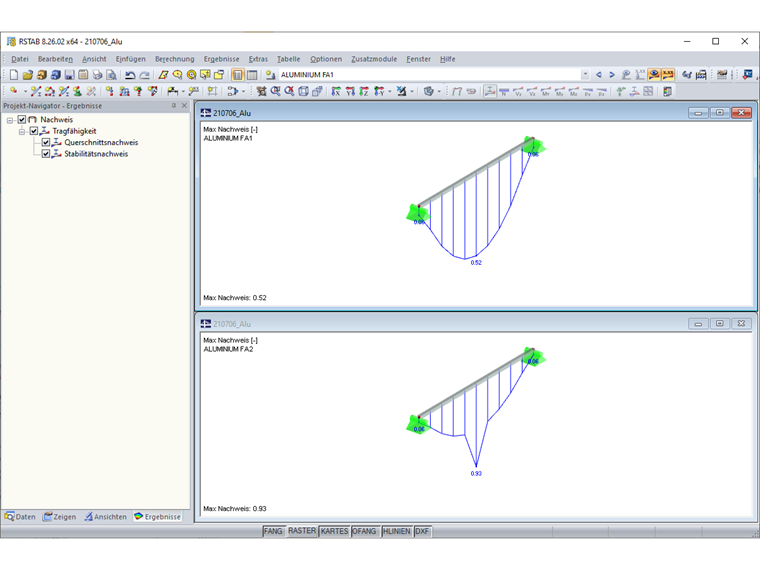

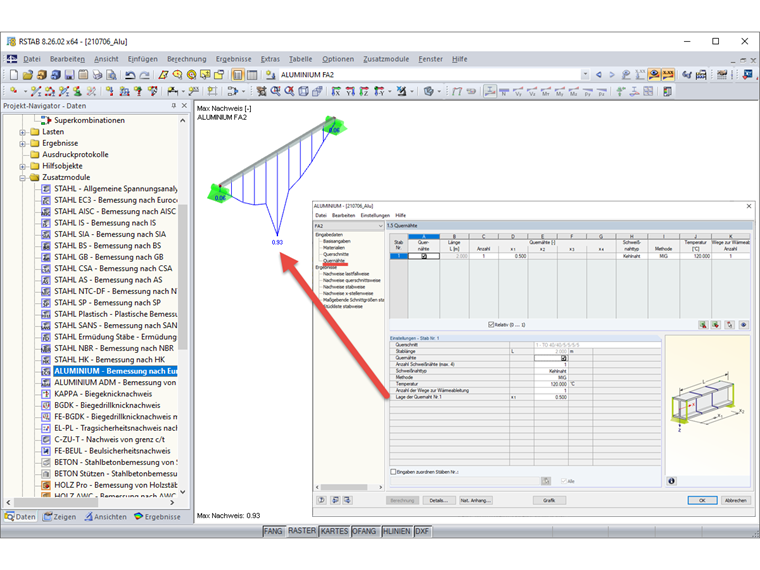

Wenn Stababschnitte durch Schweißnähte verbunden sind, kann die Anordnung und Ausbildung der Quernähte in Maske 1.5 festgelegt werden. Dadurch lassen sich die Entfestigungen des Querschnitts in der Wärmeeinflusszone WEZ erfassen.
Zur Berücksichtigung der abgeminderten Festigkeit stehen gemäß EN 1999-1-1 Abschnitt 6.1.6.2, ANMERKUNG 2 zwei Alternativen zur Auswahl:
Bei der Methode der reduzierten Spannungen werden die Festigkeitswerte fo,haz und fu,haz gemäß Tabelle 3.2 reduziert. Die Methode der reduzierten Querschnitte hingegen verwendet für die Nachweise abgeminderte Querschnittswerte (Fläche A, Widerstandsmomente W, Trägheitsmomente I).
Schlüsselwörter
Quernaht Wärmeeinflusszone WEZ
