Software de representação MESA

Basicamente, recomendamos que mantenha o controlador da sua placa gráfica atualizado. Isto pode resolver muitos problemas de representação.

A nova geração de programas requer o OpenGL 4.2. Se tal não for possível devido à sua placa gráfica ou ao ambiente de virtualização, os programas RFEM 6, RSTAB 9 e RSECTION 1 também podem ser utilizados com o software de representação MESA a partir da versão X.02.0022. O MESA é uma biblioteca gráfica gratuita para implementar a funcionalidade OpenGL.

Para mudar para o software de representação MESA, proceda da seguinte forma:

1. Dependendo do programa em causa, abra a pasta

C:\Program Files\Dlubal\RFEM 6.02\bin

C:\Program Files\Dlubal\RSTAB 9.02\bin

C:\Program Files\Dlubal\RSECTION 1.02\bin

2. Execute o script de comando do Windows "Enable Software Renderer.cmd". Para isso, precisa de direitos de administrador.

Qualidade de representação

Estão disponíveis três opções de representação: Baixa, média, alta. Por defeito, é utilizada a representação "média". Se pretende efetuar capturas de ecrã para fins de marketing ou criar material de apresentação, recomendamos a configuração com o nível de qualidade mais elevado.

Nota importante

Os ficheiros "*.cmd" alteram a configuração do ambiente Windows para o utilizador atual. Podem ocorrer problemas com outros programas se a biblioteca MESA já tiver sido instalada e utilizada para outro software no computador.

Se o fluxo de trabalho apresentado não proporcionar melhorias, é possível que a ativação do software de representação tenha falhado devido a direitos de utilizador insuficientes.
Nesse caso, verifique se o ficheiro "opengl32.dll" está disponível na pasta mencionada acima. Se não for o caso, copie-o da subpasta "MESA" para a pasta "bin".

Para desativar o software de representação MESA, proceda da mesma forma:

1. Dependendo do programa em causa, abra a pasta

C:\Program Files\Dlubal\RFEM 6.02\bin

C:\Program Files\Dlubal\RSTAB 9.02\bin

C:\Program Files\Dlubal\RSECTION 1.02\bin

2. Execute o script de comando do Windows "Disable Software Renderer.cmd". Isso também requer direitos de administrador.

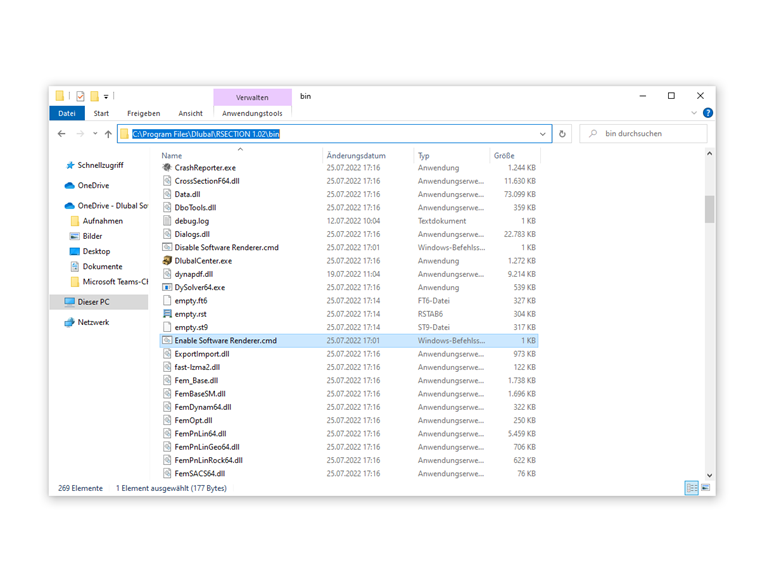

Pasta C:\Program Files\Dlubal\RSECTION 1.02\bin

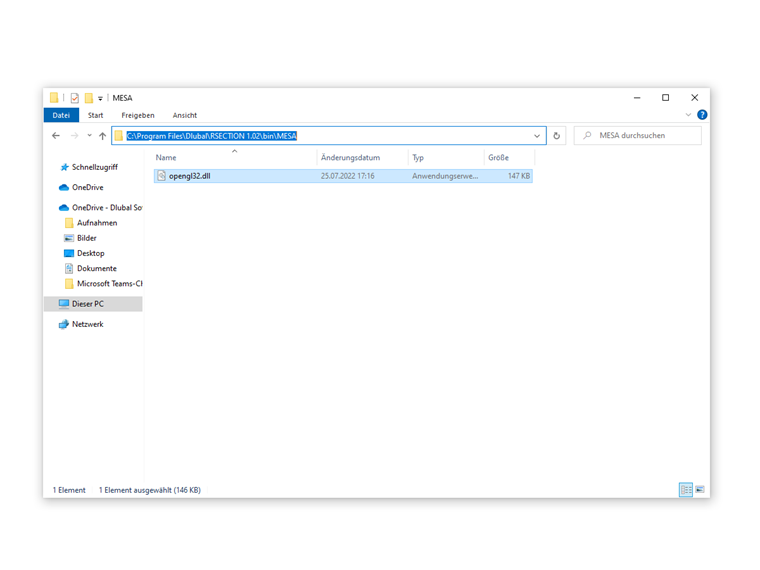

Pasta C:\Program Files\Dlubal\RSECTION 1.02\bin\MESA
