Renderování pomocí MESA

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Mám problémy se zobrazením v programech RFEM 6, RSTAB 9 a RSECTION 1, případně program ihned po spuštění padá. Co s tím mohu udělat?

Odpověď

V první řadě doporučujeme aktualizovat ovladač grafické karty. To může vyřešit mnoho problémů se zobrazením.

Nová generace programů vyžaduje OpenGL 4.2. Pokud to není možné kvůli typu grafické karty nebo ve virtualizovaném prostředí, lze od verze X.02.0022 v programech RFEM 6, RSTAB 9 a RSECTION 1 použít také renderer MESA. MESA je bezplatná grafická knihovna pro implementaci funkce OpenGL.

Pro přepnutí na renderer MESA postupujte následovně:

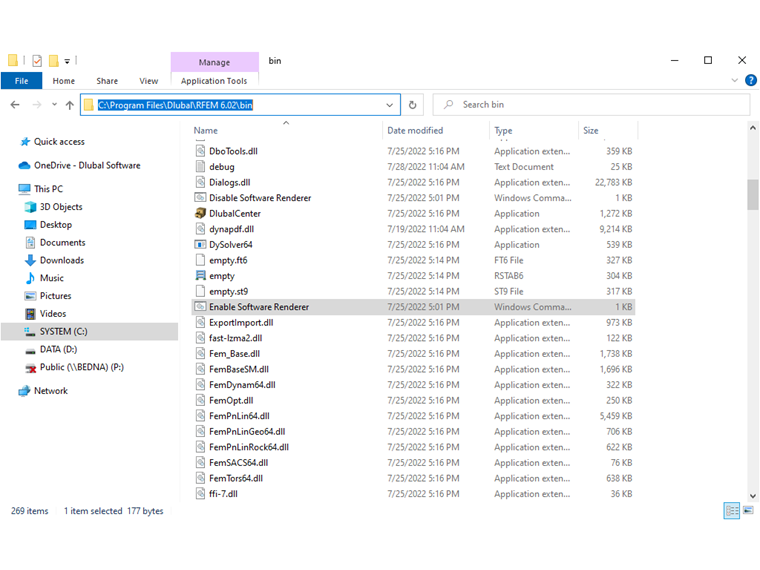

1. V závislosti na příslušném programu otevřete složku

C:\Program Files\Dlubal\RFEM 6.02\bin

C:\Program Files\Dlubal\RSTAB 9.02\bin

C:\Program Files\Dlubal\RSECTION 1.02\bin

2. Spusťte ve Windows příkazový skript "Enable Software Renderer.cmd". K tomu jsou potřeba administrátorská práva.

Kvalita renderování

K dispozici jsou tři možnosti renderování: nízká, střední a vysoká. Přednastavena je střední. Pokud chcete pořizovat screenshoty pro marketingové účely nebo vytvářet prezentační materiály, doporučujeme nastavení vysoké kvality.

Důležité upozornění

Soubory "*.cmd" mění nastavení prostředí Windows pro aktuálního uživatele. Pokud již byla knihovna MESA nainstalována a používána na počítači pro jiný software, mohou nastat problémy s jinými programy.

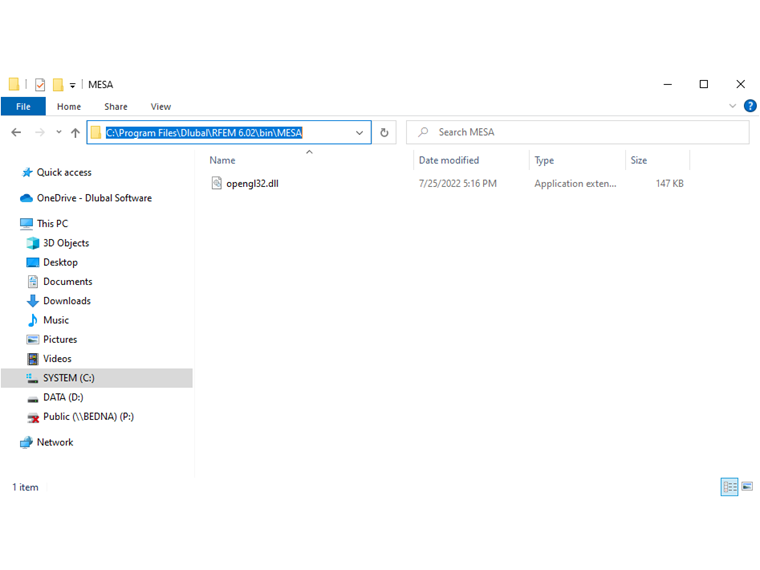

Pokud zobrazený pracovní postup nepřináší žádné zlepšení, je možné, že se aktivace rendereru nezdařila z důvodu nedostatečných uživatelských práv. V takovém případě prosím zkontrolujte, zda je soubor "opengl32.dll" ve výše uvedené složce k dispozici. Pokud ne, zkopírujte ho prosím z podsložky "MESA" do složky "bin".

Pro deaktivaci rendereru softwaru MESA postupujte obdobně:

1. V závislosti na příslušném programu otevřete složku

C:\Program Files\Dlubal\RFEM 6.02\bin

C:\Program Files\Dlubal\RSTAB 9.02\bin

C:\Program Files\Dlubal\RSECTION 1.02\bin

2. Ve Windows spusťte příkazový skript "Disable Software Renderer.cmd". K tomu jsou také potřeba administrátorská práva.
