Resposta:
Para apresentar os resultados da análise estática e os requisitos da armadura para uma laje circular, é necessário ajustar os eixos da malha dos elementos finitos. Uma vez que os eixos da malha de elementos finitos seguem os eixos locais da superfície, esses eixos podem ser orientados para um ponto específico, tal como o centro do círculo.

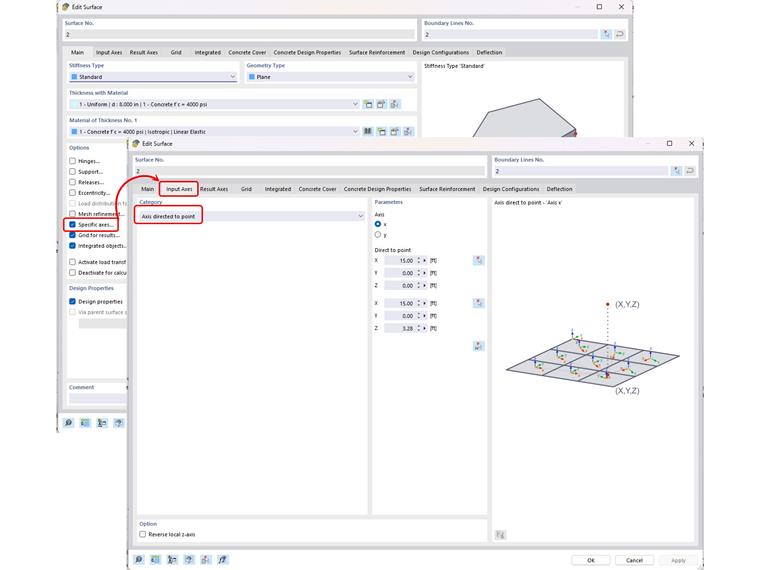

Para configurar isso, edite a superfície e ative a caixa de seleção "Eixos específicos". Isto irá ativar o separador "Introduzir os eixos" com várias opções para orientar os eixos locais da superfície.
Selecione a opção "Eixo direcionado ao ponto" e o eixo relevante x ou y e, em seguida, utilize a ferramenta de seleção gráfica para escolher o centro da área circular como primeiro ponto. O segundo ponto será definido automaticamente através de um vetor vertical na direção Z.
Após executar o cálculo, os resultados da análise estática (por exemplo, esforços internos) e os requisitos de armadura do Dimensionamento de betão serão apresentados de forma radial e tangencial.
