Per visualizzare i risultati dell'analisi statica e i requisiti di rinforzo per una piastra circolare, gli assi della mesh degli elementi finiti devono essere regolati. Poiché gli assi della mesh FE seguono gli assi locali della superficie, questi assi possono essere orientati verso un punto specifico, come il centro del cerchio.

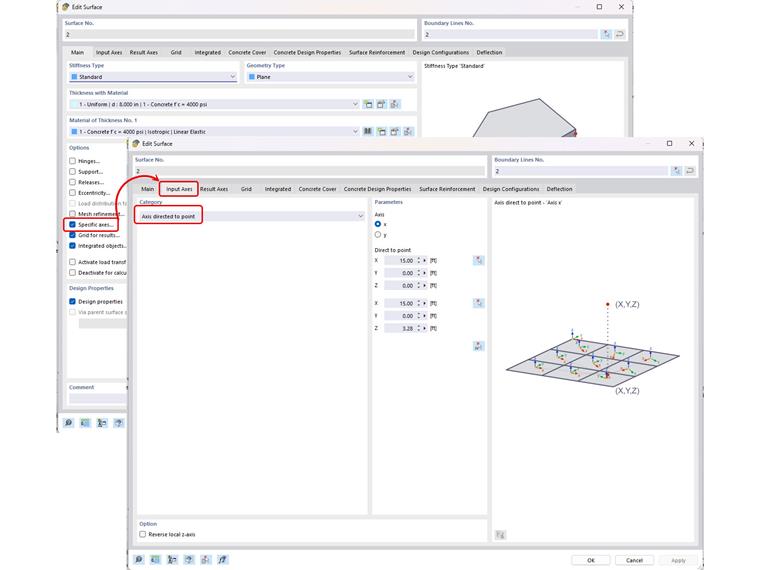

Per impostare questo, modifica la superficie e attiva la casella di controllo "Assi specifici". Questo attiverà una nuova scheda "Assi di input" con diverse opzioni per orientare gli assi locali della superficie.
Seleziona l'opzione "Asse diretto verso il punto" e l'asse rilevante x o y, quindi utilizza lo strumento di selezione grafica per scegliere il centro dell'area circolare come primo punto. Il secondo punto verrà definito automaticamente utilizzando un vettore di direzione Z verticale.

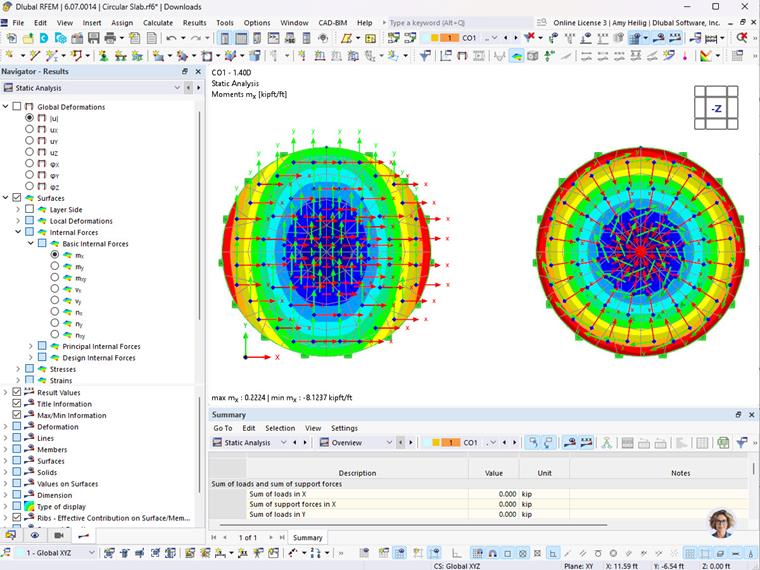

Dopo aver eseguito il calcolo, i risultati dell'analisi statica (ovvero, le forze interne) e i requisiti di rinforzo del progetto in cemento verranno visualizzati in modo radiale e tangenziale.
