Um die Ergebnisse der statischen Analyse und die Bewehrungsanforderungen für eine kreisförmige Platte anzuzeigen, müssen die Achsen des Finite-Elemente-Netzes angepasst werden. Da die Achsen des FE-Netzes den lokalen Achsen der Fläche folgen, können diese Achsen auf einen bestimmten Punkt, z.B. den Kreismittelpunkt, ausgerichtet werden.
Um dies einzurichten, bearbeiten Sie die Fläche und aktivieren Sie das Kontrollkästchen "Spezifische Achsen". Dadurch wird ein neues Register "Eingabeachsen" aktiviert, das mehrere Optionen zur Ausrichtung der lokalen Achsen der Fläche bietet.
Wählen Sie die Option "Achse gerichtet zum Punkt" und die entsprechende Achse x oder y, dann verwenden Sie das grafische Auswahlwerkzeug, um den Mittelpunkt der Kreisfläche als ersten Punkt zu wählen. Der zweite Punkt wird automatisch mit Hilfe eines vertikalen Vektors in Z-Richtung definiert.

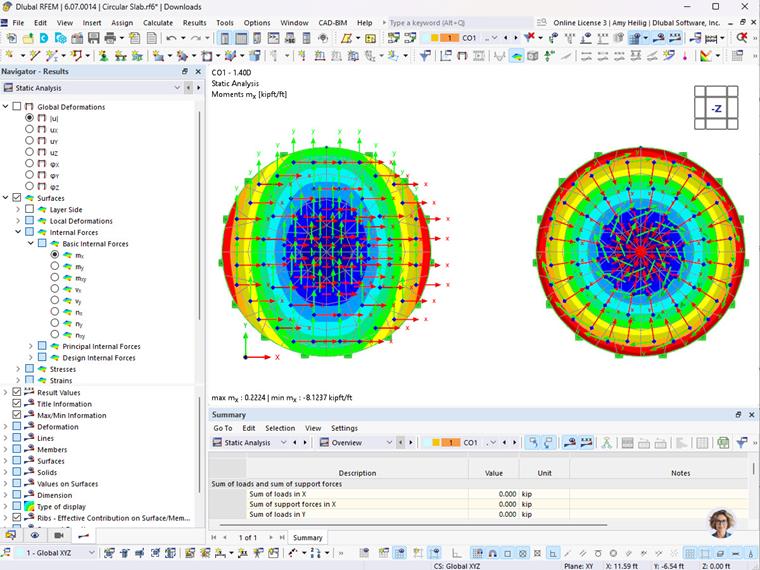

Nach der Berechnung werden die Ergebnisse der statischen Analyse (d.h. die Schnittgrößen) und die Anforderungen an die Bewehrung der Betonbemessung in radialer und tangentialer Richtung angezeigt.
