Para mostrar los resultados del análisis estático y los requisitos de armadura para una losa circular, los ejes de la malla de elementos finitos deben ajustarse. Dado que los ejes de la malla de elementos finitos siguen los ejes locales de la superficie, estos pueden orientarse hacia un punto específico, como el centro del círculo.

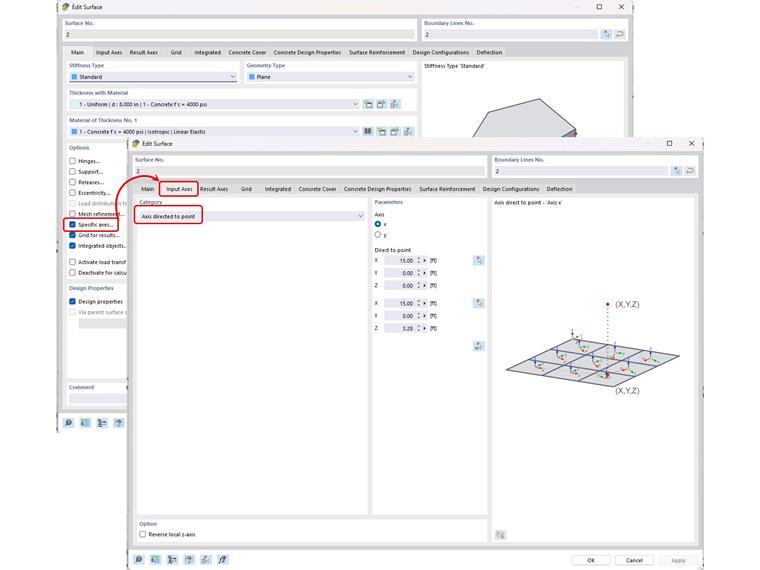

Para configurar esto, edite la superficie y habilite la casilla de verificación de "Ejes específicos". Esto activará una nueva pestaña "Ejes de entrada" con varias opciones para orientar los ejes locales de la superficie.
Seleccione la opción "Eje dirigido a un punto" y el eje relevante x o y, luego use la herramienta de selección gráfica para elegir el centro del área circular como el primer punto. El segundo punto se definirá automáticamente usando un vector en dirección Z vertical.

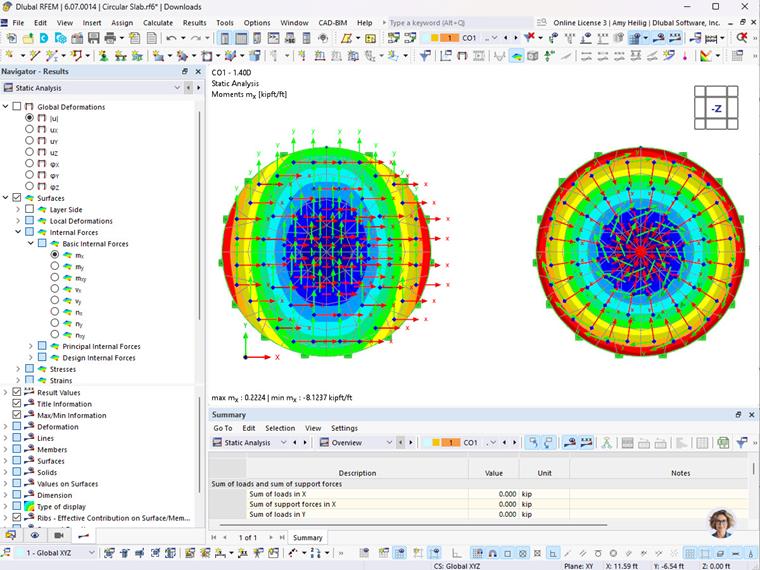

Después de ejecutar el cálculo, los resultados del análisis estático (es decir, los esfuerzos internos) y los requisitos de armadura del Cálculo de hormigón se mostrarán radial y tangencialmente.
