Zbrojenie radialne i styczne płyt kołowych

Czy możliwe jest wyświetlanie wyników analizy oraz wymaganego zbrojenia dla płyty kołowej w układzie stycznym i radialnym zamiast ortogonalnym?


Odpowiedź:

Aby wyświetlić wyniki analizy statycznej oraz wymagania dotyczące zbrojenia dla płyty kołowej, należy dostosować osie siatki elementów skończonych. Ponieważ osie siatki MES są zgodne z lokalnymi osiami powierzchni, można je zorientować w kierunku określonego punktu, np. środka okręgu.

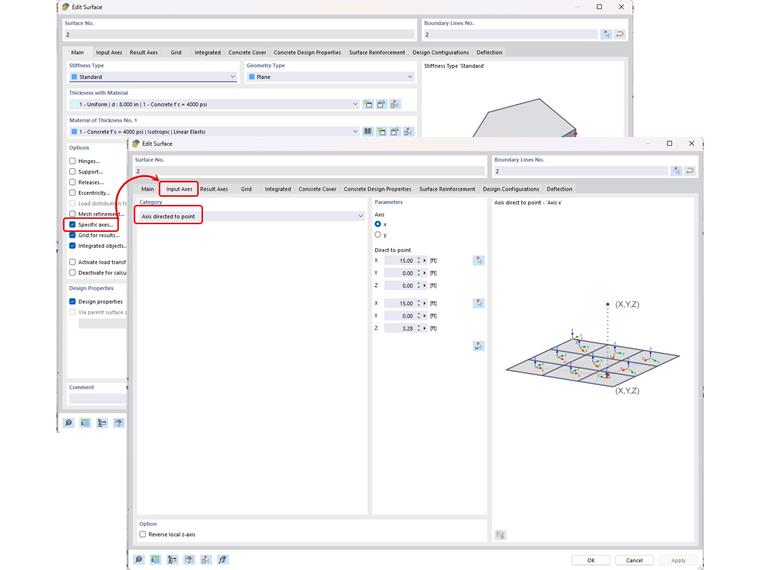

Aby to skonfigurować, należy edytować powierzchnię i zaznaczyć opcję „Określone osie”. Spowoduje to aktywację nowej zakładki „Osie wejściowe” z kilkoma opcjami orientacji lokalnych osi powierzchni.

Należy wybrać opcję „Oś skierowana do punktu” oraz odpowiednią oś x lub y, a następnie użyć narzędzia wyboru graficznego, aby wskazać środek obszaru kołowego jako pierwszy punkt. Drugi punkt zostanie zdefiniowany automatycznie przy użyciu wektora kierunku Z w pionie.

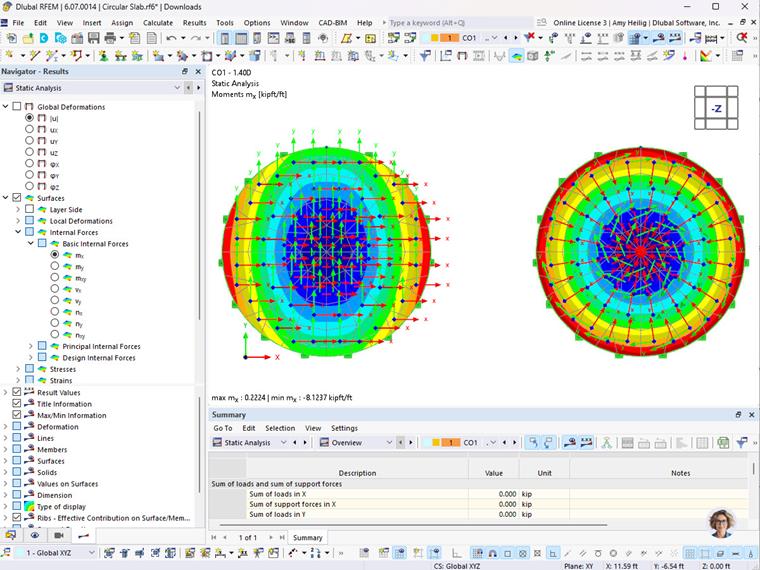

Po wykonaniu obliczeń wyniki analizy statycznej (czyli siły wewnętrzne) oraz wymagane zbrojenie w projektowaniu konstrukcji betonowych będą wyświetlane w układzie radialnym i stycznym.
