Dimensionamento de soldadura segundo EN 1993-1-8 no RFEM 6

Como dimensionar soldaduras longitudinais em secções soldadas segundo a EN 1993-1-8 no RFEM 6

Resposta:

O dimensionamento de soldas de filete longitudinais no RFEM 6 é realizado através da ativação da opção „Dimensionamento de soldas de filete longitudinais“ nas configurações de capacidade de carga do Add-On Dimensionamento de Aço (ver Figura 1).

O fator de correlação βw é determinado por padrão de acordo com a EN 1993-1-8, seção 4.5.3.2 e tabela 4.1. Alternativamente, este pode ser definido individualmente através da opção „Fator de correlação βw personalizado“.

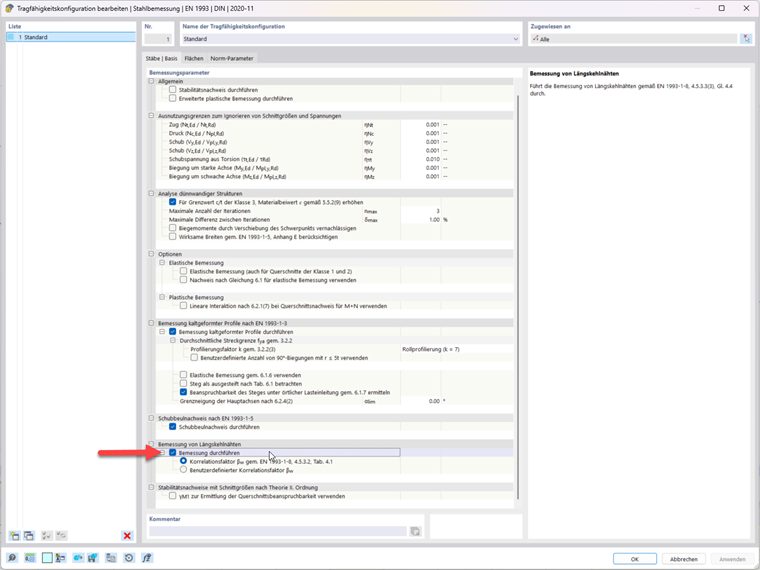

Caixa de diálogo para configurar a capacidade de carga no módulo Dimensionamento de aço com foco na ativação do cordão em V longitudinal.
Configuração de estado limite último de dimensionamento de aço
Importante

  • As emendas e outros detalhes de ligação não são dimensionados por esta função.
  • Para verificações de ligações, é necessário o Add-on Ligações de Aço.
  • A verificação da solda aplica-se apenas a secções soldadas da biblioteca de secções.

Certifique-se também de que, na definição da secção, a espessura da solda está indicada corretamente (ver Figura 2).

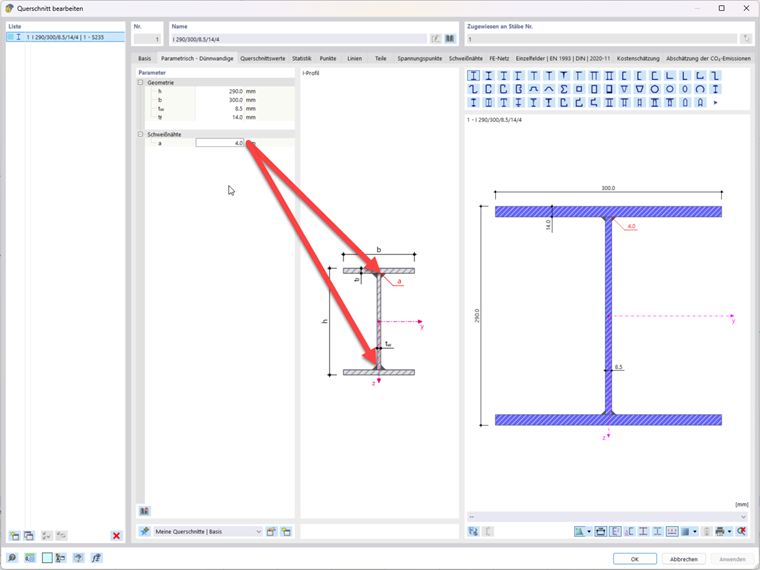

Caixa de diálogo para definir uma secção soldada com destaque de espessura de soldadura
Caixa de diálogo de definição de secção com espessura de soldadura

Os detalhes das verificações realizadas podem ser consultados através de um duplo clique na verificação correspondente no diálogo "Detalhes da verificação" (ver Figura 3).

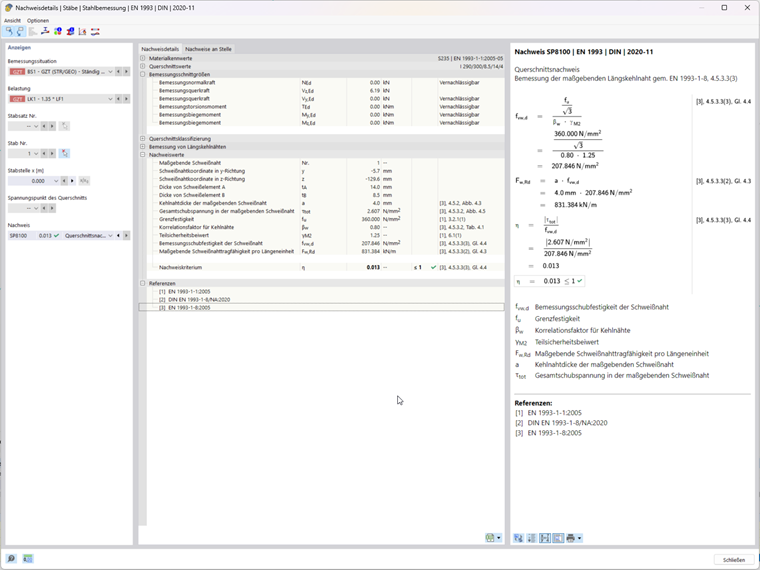

Detalhe de verificação: cordão em V longitudinal
Detalhes da verificação: verificação de cordão de soldadura longitudinal flange com reforço de soldadura em T de acordo com EN 1993-1-8, 4.5.3.3(3)
