Vérification des soudures selon l'EN 1993-1-8 dans RFEM 6

Comment vérifier des soudures d’angle longitudinales de sections soudées selon l’EN 1993-1-8 dans RFEM 6 ?

Réponse:

La vérification des soudures d’angle longitudinales dans RFEM 6 s’effectue en activant l’option « Vérification des soudures d’angle longitudinales » dans les configurations pour l’ELU dans le module complémentaire Vérification de l‘acier (voir la figure 1).

Le facteur de corrélation βw est par défaut déterminé selon l’EN 1993-1-8, 4.5.3.2 et tableau 4.1. Alternativement, il peut être défini individuellement via l’option « Facteur de corrélation personnalisé βw ».

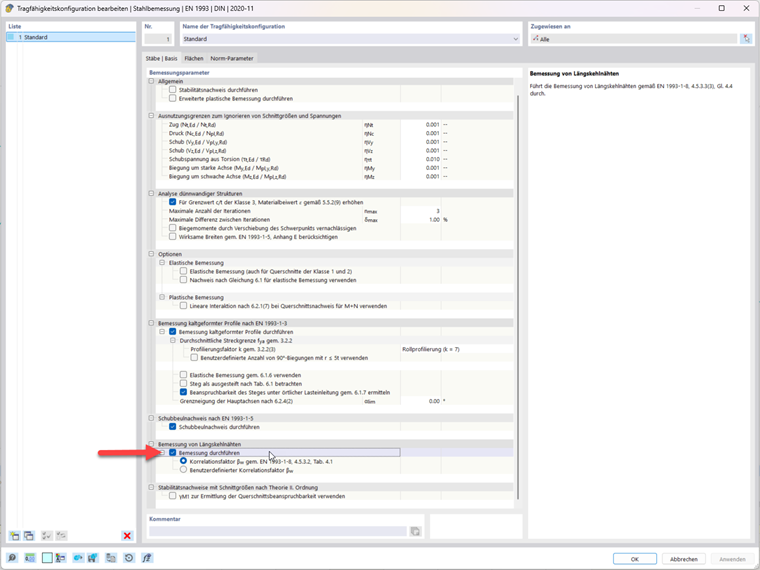

Fenêtre de configuration pour l’ELU dans le module complémentaire Vérification de l’acier, centrée sur l’activation de la soudure d’angle longitudinale.
Configuration pour l’ELU pour la vérification de l’acier
Important

  • Les joints et autres détails d’assemblage ne sont pas calculés à l’aide de cette fonction.
  • La vérifications des assemblage requiert le module complémentaire Assemblages acier.
  • La vérification des soudures est applicable uniquement pour les sections soudées provenant de la bibliothèque de sections.

Vérifiez également que l’épaisseur de la soudure est correctement spécifiée dans la définition de la section (voir la figure 2).

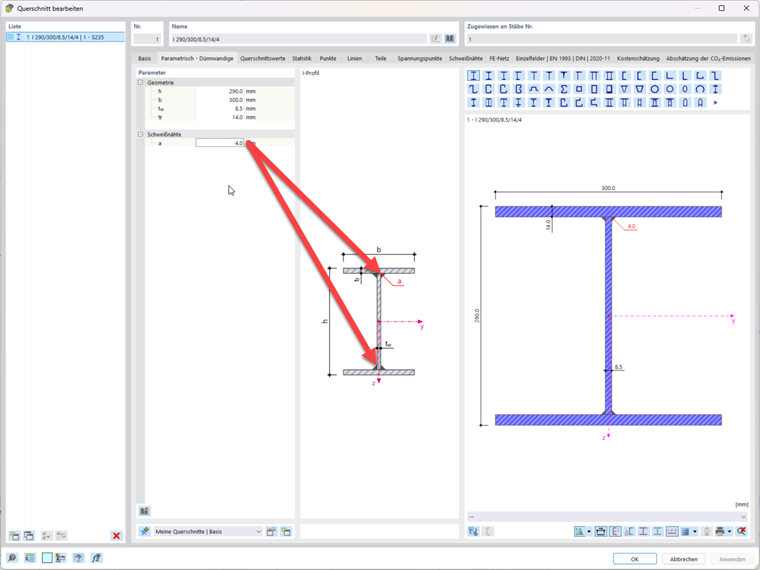

Boîte de dialogue de définition de section affichant une section soudée avec une épaisseur de cordon de soudure mise en surbrillance
Boîte de dialogue Définir la section avec épaisseur de cordon de soudure

Les détails des vérifications effectuées peuvent être consultés par un double-clic sur la vérification correspondante dans la boîte de dialogue « Détails de vérification » (voir la figure 3).

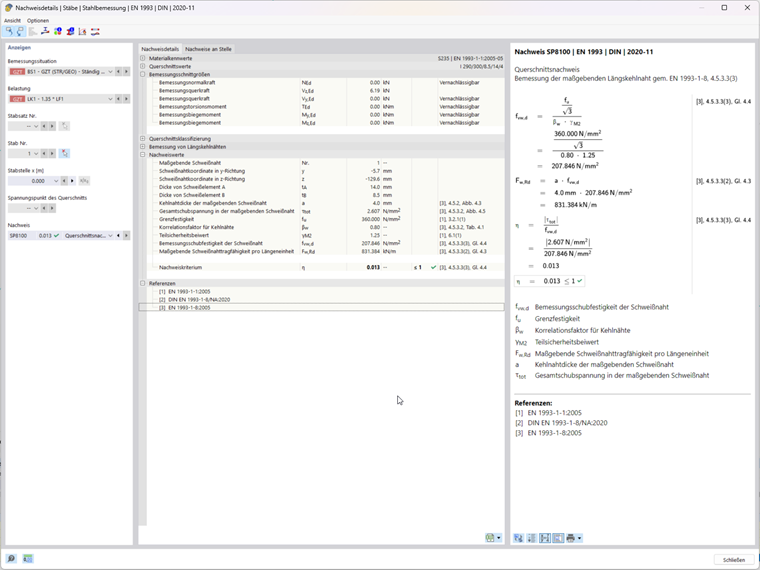

Détails de vérification : Soudures d’angle longitudinales
Détails de vérification : Vérification de la soudure d’angle longitudinale selon l’EN 1993-1-8, 4.5.3.3(3)
