Schweißnahtbemessung nach EN 1993-1-8 in RFEM 6

Wie kann ich in RFEM 6 die Längskehlnähte von geschweißten Querschnitten nach EN 1993-1-8 bemessen?

Antwort:

Die Bemessung von Längskehlnähten in RFEM 6 erfolgt durch Aktivierung der Option „Bemessung von Längskehlnähten“ in den Tragfähigkeitskonfigurationen des Add-Ons Stahlbemessung (siehe Bild 1).

Der Korrelationsfaktor βw wird standardmäßig gemäß EN 1993-1-8, Abschnitt 4.5.3.2 und Tabelle 4.1 ermittelt. Alternativ kann dieser über die Option „Benutzerdefinierter Korrelationsfaktor βw“ individuell festgelegt werden.

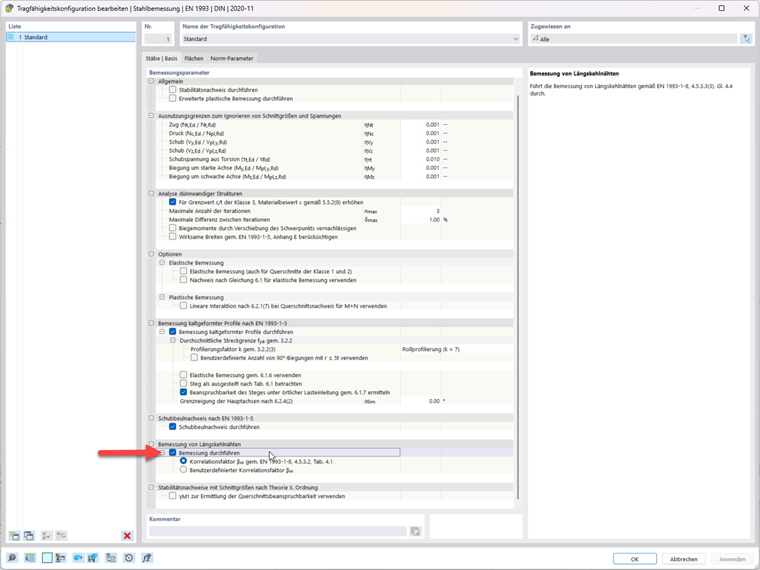

Dialog zum Konfigurieren der Tragfähigkeit im Stahlbemessungs-Add-On mit Fokus auf Längskehlnaht-Aktivierung.
Tragfähigkeitskonfiguration Stahlbemessung
Wichtig

  • Stöße und andere Anschlussdetails werden nicht über diese Funktion bemessen.
  • Für Nachweise von Anschlüssen ist das Add-on Stahlanschlüsse erforderlich.
  • Der Schweißnahtnachweis gilt nur für geschweißte Querschnitte aus der Querschnitts-Bibliothek.

Stellen Sie außerdem sicher, dass in der Querschnittsdefinition die Dicke der Schweißnaht korrekt angegeben ist (siehe Bild 2).

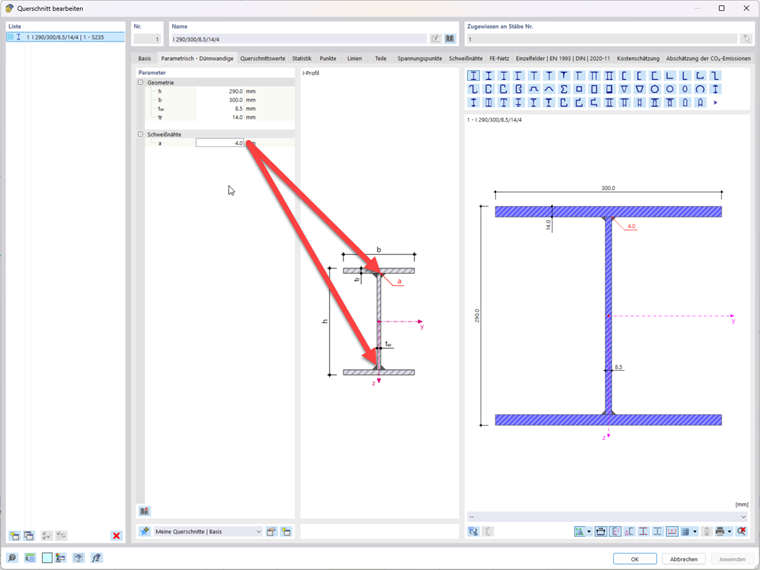

Dialog zur Querschnittsdefinition zeigt geschweißten Querschnitt mit hervorgehobener Schweißnahtdicke.
Dialog Querschnittsdefinition mit Schweißnahtdicke

Die Details der geführten Nachweise können durch ein Doppelklick auf den entsprechenden Nachweis im Dialog "Nachweisdetails" eingesehen werden (siehe Bild 3).

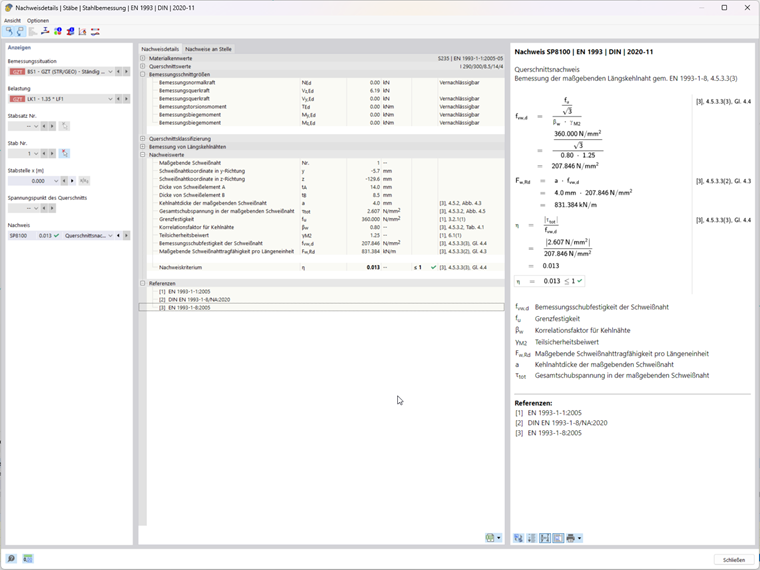

Nachweisdetails: Längskehlnaht
Nachweisdetails: Nachweis der Längskehlnaht gem. EN 1993-1-8, 4.5.3.3(3)
