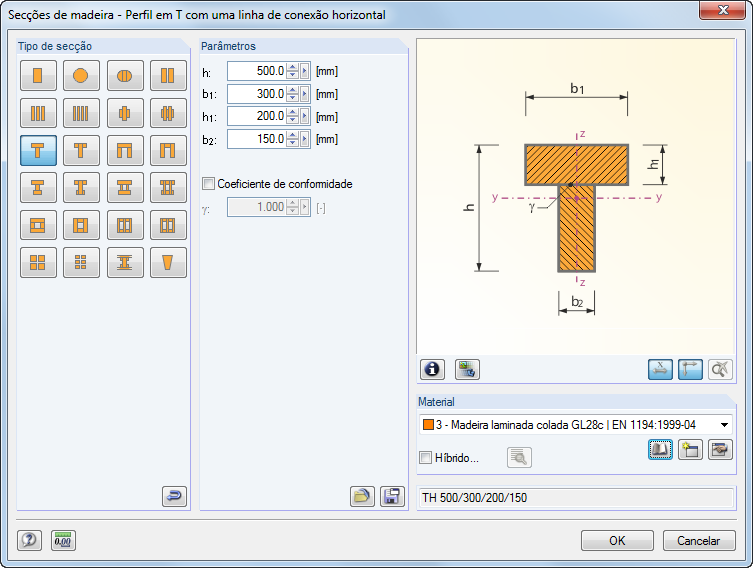

Pode definir secções de madeira compostas, por exemplo, em U, T, I e vigas em caixão. Os elementos singulares estão unidos por ligações rígidas ou semirrígidas. Além disso, existe a possibilidade de selecionar uma secção híbrida. Numa caixa de diálogo separada, podem ser atribuídos diferentes materiais a partes individuais das secções.
