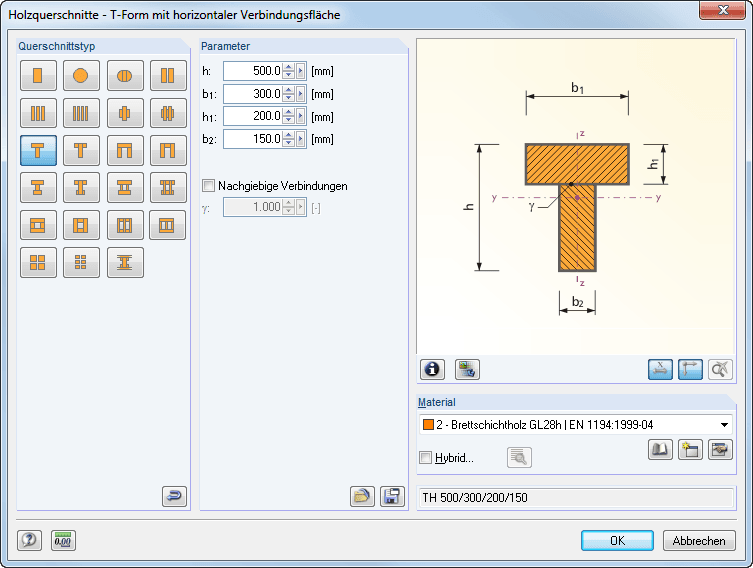

Es lassen sich zusammengesetzte Holz-Querschnitte definieren, z.B. U-, T-, I- und kastenförmige Träger. Die Verbindung der Einzelelemente kann als starr oder nachgiebig angesetzt werden. Es besteht weiterhin die Option der Wahl eines hybriden Querschnittes. Dabei werden im Untermenü den Einzelquerschnitten verschiedene Materialien zugeordnet.
Zusammengesetzte und hybride Querschnitte
