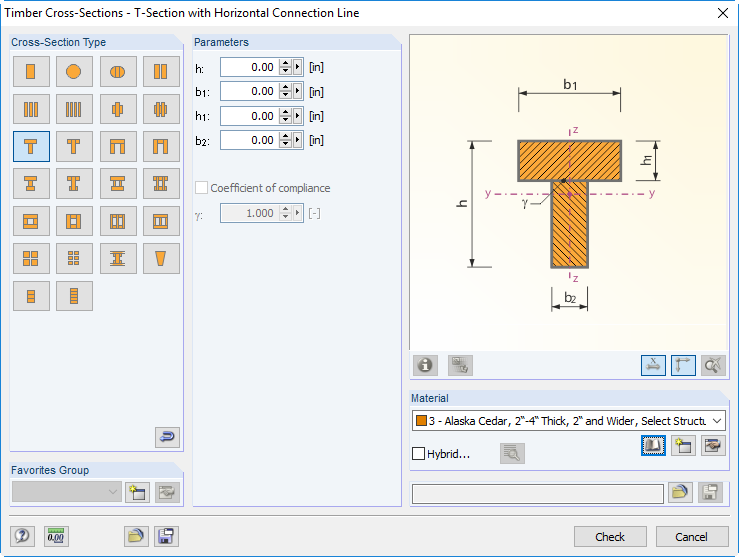

È possibile definire sezioni trasversali in legno composte, ad esempio travi a U, a T, a I e a cassone. I singoli elementi sono uniti da collegamenti rigidi o semirigidi. Inoltre, sono disponibili sezioni trasversali ibride. In questo caso, per l'assegnazione dei materiali che compongono le sezioni trasversali, si aprirà un submenu con varie opzioni.
