Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

As condições de apoio de uma viga sujeita a flexão são essenciais para a sua resistência à encurvadura por flexão-torção. Se, por exemplo, uma viga de um vão é suportada lateralmente no meio do vão, a flecha do banzo comprimido pode ser evitada e um modo próprio de duas ondas pode ser reforçado. O momento crítico de encurvadura por flexão-torção é aumentado significativamente com esta medida adicional. Nos módulos adicionais para o dimensionamento de barras, é possível definir diferentes tipos de apoios laterais numa barra através da janela de entrada "Apoios intermédios".

Uma secção de barra em alumínio composta por elementos esbeltos pode sofrer roturas por encurvadura local dos seus banzos ou das suas almas antes de a barra atingir a sua resistência máxima. No módulo adicional RF-/ALUMINUM ADM, existem agora três opções para determinar a resistência à flexão nominal para o estado limite da encurvadura local, M_nlb, da secção F.3 do Aluminium Design Manual (ADM). As três opções incluem as secções F.3.1 Método da média ponderada, F.3.2 Método da resistência direto e F.3.3 Método do elemento limite.

• Dimensionamento de barras e barras contínuas para tração, compressão, flexão, corte, torção e esforços internos combinados
• Verificações de estabilidade à encurvadura e à encurvadura por flexão-torção
• Determinação automática do raio de giração efetivo através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
• Cálculo analítico alternativo do raio de giração efetivo para situações padrão
• Possibilidade de aplicação de um apoio lateral discreto para vigas
• Definição de apoios nodais para conjuntos de barras
• Verificação do estado limite de utilização (flecha)
• Otimização de secções
• Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis em T, cantoneiras, perfis ocos retangulares e redondos, varões e muitos outros.
• Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
• Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou casos e combinações de cargas e combinações de resultados
• Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
• Unidades métricas e imperiais

A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.

Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. Todos os resultados intermédios ao longo das barras podem ser lidos em todas as posições. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.

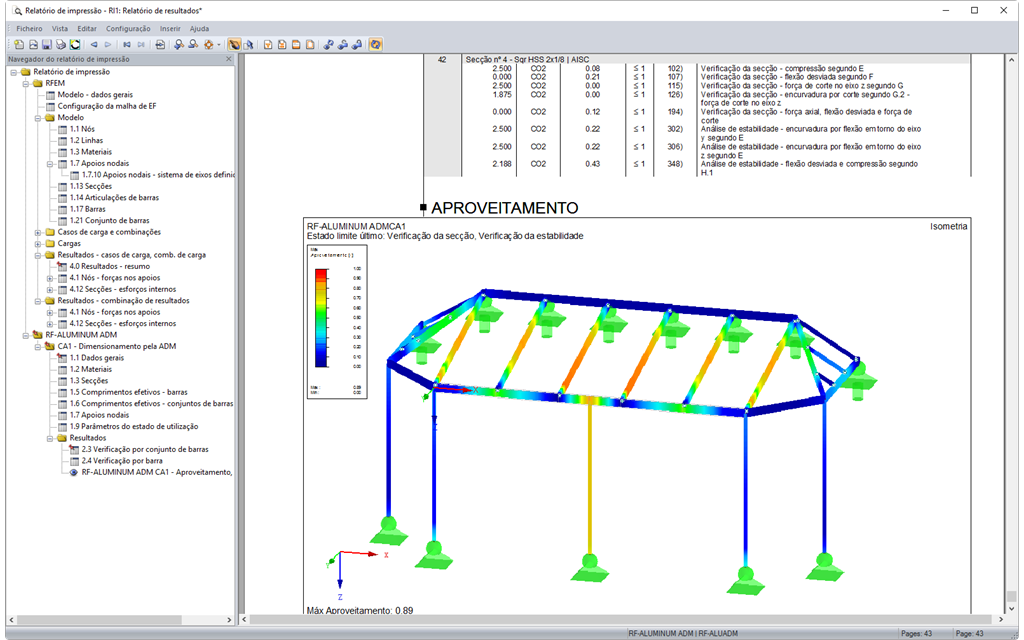

Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB.

Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
