Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Las condiciones de apoyo de una viga sometida a flexión son esenciales para su resistencia al pandeo lateral. Si, por ejemplo, una viga de vano simple se mantiene lateralmente en el medio del vano, se puede evitar la flecha del ala comprimida y se puede aplicar un modo propio de dos ondas. El momento crítico de pandeo lateral aumenta significativamente con esta medida adicional. En los módulos adicionales para el cálculo de barras, se pueden definir diferentes tipos de apoyos laterales en una barra utilizando la ventana de entrada "Apoyos intermedios".

Si la sección de una barra de aluminio está compuesta por elementos delgados, puede ocurrir un fallo debido al pandeo local de las alas o almas antes de que la barra pueda alcanzar su resistencia total. En el módulo adicional RF-/ALUMINUM ADM, ahora hay tres opciones para determinar la resistencia nominal a flexión para el estado límite de pandeo local, M_nlb, de la sección F.3 del Manual de cálculo de aluminio de 2015. Las tres opciones incluyen las secciones F.3.1 Método del promedio ponderado, F.3.2 Método de la resistencia directa y F.3.3 Método del elemento límite.

• Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados
• Análisis de estabilidad de pandeo y pandeo lateral
• Determinación automática del radio de giro eficaz mediante un software especial integrado de análisis por elementos finitos (análisis de valores propios) para condiciones generales de carga y apoyo
• Cálculo analítico alternativo del radio de giro eficaz para situaciones estándar
• Aplicación opcional de apoyos laterales discretos a vigas
• Definición de apoyos en nudos para conjuntos de barras
• Cálculo del estado límite de servicio (flecha)
• Optimización de la sección
• Una amplia gama de secciones disponibles, como secciones laminadas en I, secciones en U, secciones en T, angulares, secciones huecas rectangulares y circulares, redondos, etc.
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones y posición de x, o por caso de carga, carga y combinación de resultados
• Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
• Sistema de unidades métrico e inglés

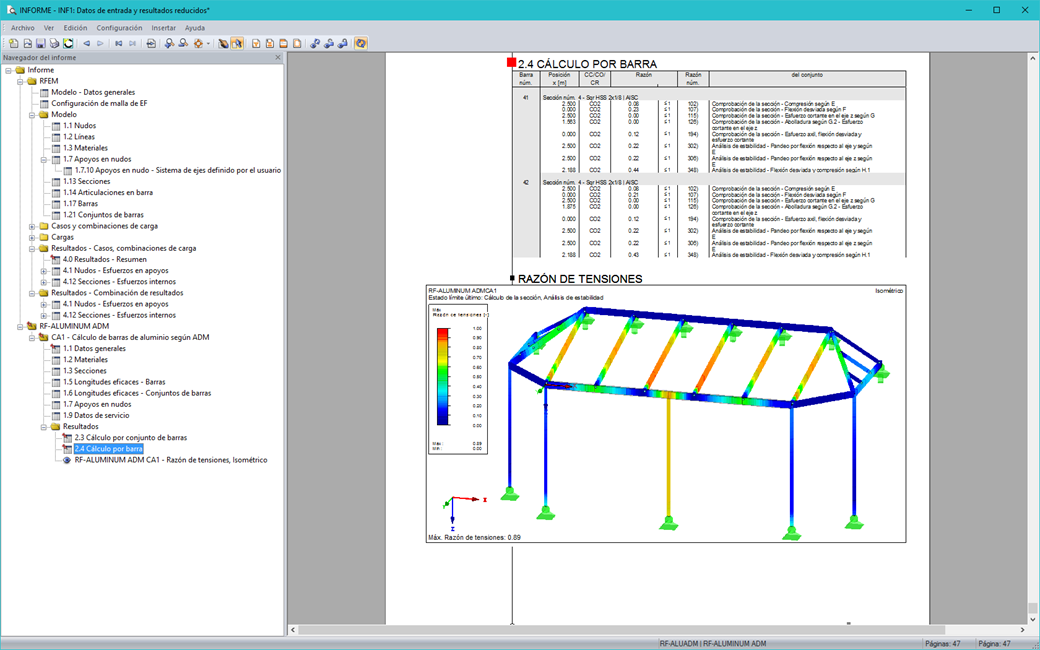

La primera ventana de resultados muestra las razones de tensiones máximas con el cálculo correspondiente para cada caso de carga, combinación de carga o combinación de resultados calculado.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Además, es posible mostrar todos los resultados intermedios para cada posición a lo largo de las barras. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

Los datos completos del módulo son parte del informe de RFEM/RSTAB.

Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
