RF-/ALUMINUM ADM | Risultati

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Per questo, sono adatti piastre di estremità o irrigidimenti saldati e sezioni.

Le condizioni vincolari di una trave soggetta a flessione sono essenziali per la sua resistenza all'instabilità flesso-torsionale. Se, ad esempio, una trave a campata singola è trattenuta lateralmente al centro della campata, l'inflessione dell'ala compressa può essere impedita e può essere imposto un automodo a due onde. Il momento critico di instabilità flesso-torsionale è aumentato significativamente da questa misura aggiuntiva. Nei moduli aggiuntivi per la verifica dell'asta, è possibile definire diversi tipi di vincoli laterali su un'asta utilizzando la finestra di input "Vincoli esterni intermedi".

Se la sezione di un'asta in alluminio è composta da elementi sottili, la rottura può verificarsi a causa dell'instabilità locale delle ali o delle anime prima che l'asta possa raggiungere la piena resistenza. Nel modulo aggiuntivo RF-/ALUMINUM ADM, ci sono ora tre opzioni per determinare la resistenza a flessione nominale per lo stato limite di instabilità locale, M_nlb, dalla sezione F.3 nel Manuale di progettazione dell'alluminio 2015. Le tre opzioni includono le sezioni F.3.1 Metodo della media ponderata, F.3.2 Metodo della resistenza diretta e F.3.3 Metodo degli elementi limitanti.

• Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, torsione e forze interne combinate
• Analisi di stabilità dell'instabilità e dell'instabilità flesso-torsionale
• Determinazione automatica del raggio di inerzia efficace tramite uno speciale software FEA integrato (analisi degli autovalori) per le condizioni generali di carico e di vincolo esterno
• Calcolo analitico alternativo del raggio efficace di inerzia per situazioni standard
• Applicazione opzionale di vincoli laterali discreti alle travi
• Definizione dei vincoli esterni dei nodi per set di aste
• Progetto allo stato limite di esercizio (inflessione)
• ottimizzazione della sezione trasversale
• Una vasta gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni a T, angolari, sezioni cave rettangolari e circolari, barre tonde e molte altre.
• Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
• Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali e posizione x, o per caso di carico, combinazione di carico e di risultati
• Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
• Unità imperiali e metriche

La prima finestra dei risultati mostra i rapporti massimi di progettazione con il corrispondente progetto per ogni caso, o combinazione di carico esaminata.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Inoltre, è possibile visualizzare tutti i risultati intermedi in ogni punto delle aste. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

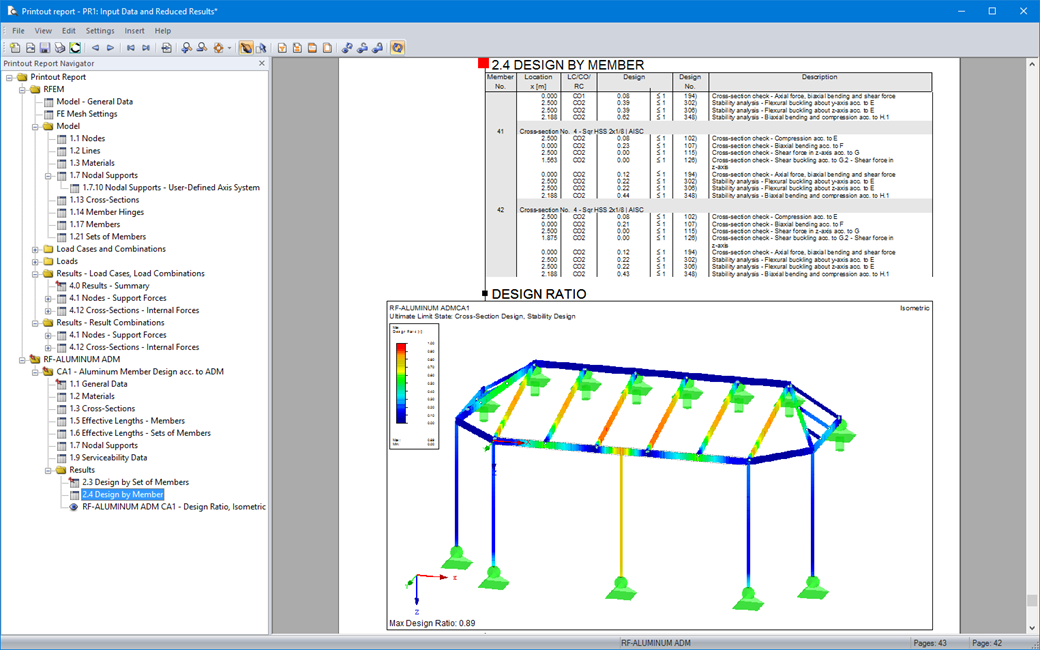

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB.

È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
