RF-TIMBER Pro | Funcionalidades

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Cada valor intermédio pode ser confirmado, tornando as verificações transparentes. Os resultados são ordenados por casos de carga, secções, conjuntos de barras e barras.

Se a verificação não for cumprida, as secções afetadas podem ser modificadas num processo de otimização. As secções otimizadas podem de seguida ser transferidas para o RFEM/RSTAB para recalcular a estrutura.

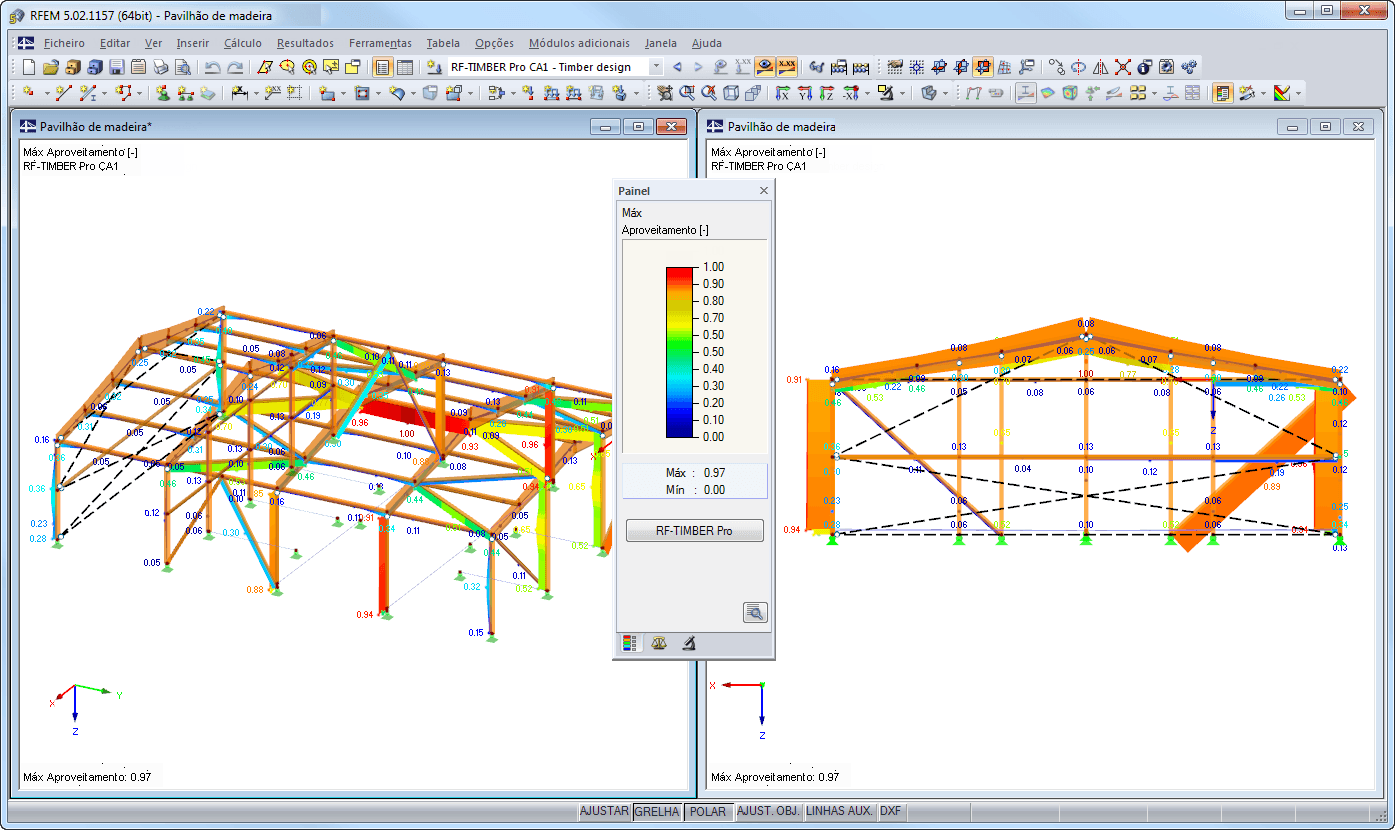

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva.

Na verificação da resistência da secção, são analisadas a tração e a compressão na direção das fibras, a flexão, a flexão e a tração/compressão, assim como o corte devido ao esforço de corte com e sem torção. As verificações são efetuadas ao nível dos valores de cálculo das tensões.

Para o dimensionamento de componentes estruturais com risco de flambagem ou derrubamento segundo o método da barra equivalente são considerados compressão axial, flexão com e sem esforço de compressão assim como flexão e tração. A flecha para vãos interiores e consolas é determinada em situações de dimensionamento características e quase-permanentes.

A realização de casos de dimensionamento separados contribuem para uma análise flexível das barras (conjuntos de barras) e ações selecionadas assim como das verificações de estabilidade individuais. Para barras de secção variável, o ângulo de corte é considerado para as zonas com compressão e flexão, assim como tração e flexão. Se tiver já sido definida uma cumeeira, a verificação desta cumeeira é efetuada de forma adicional.

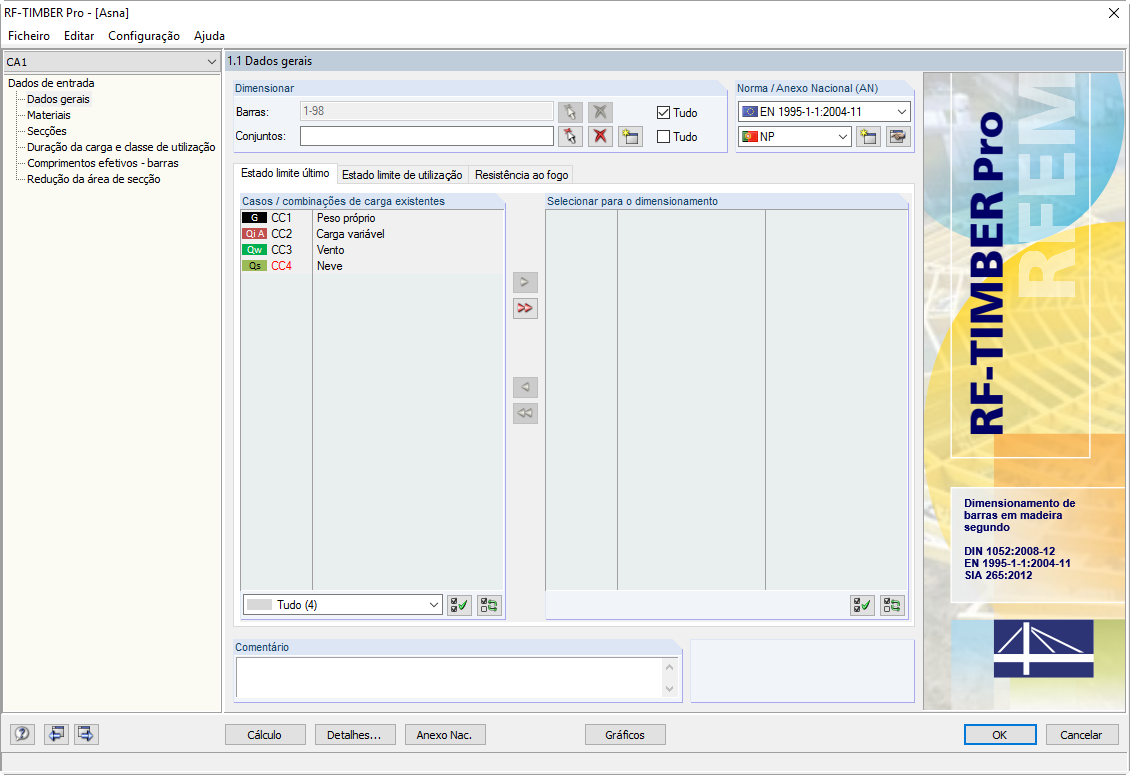

Após a abertura do módulo, são especificados as barras/conjuntos de barras, os casos de cargas, as combinações de cargas ou de resultados que vão ser considerados para o dimensionamento, tanto dos estados limite último como de utilização e da resistência ao fogo. Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF-/TIMBER Pro. Na biblioteca estão armazenadas as propriedades de materiais, de acordo com a respetiva norma.

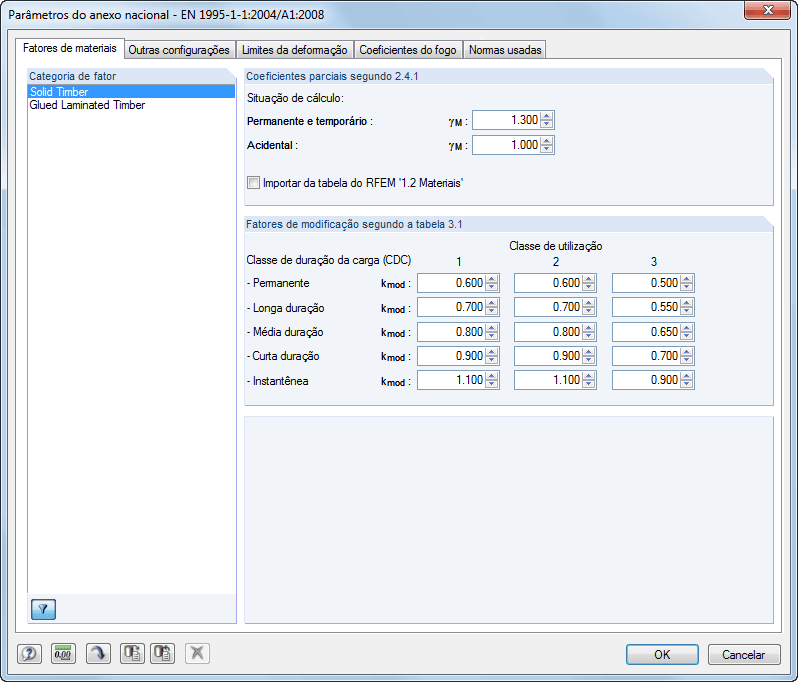

Após a verificação das secções, são atribuídas as classes de duração do carregamento (CDC) e as classes de utilização (CLUT) para casos de cargas ou barras selecionados.

As secções combinadas podem ser constituídas por diferentes materiais. O dimensionamento no RF-/TIMBER Pro é efetuado tendo em consideração o eixo neutro deslocado (para o caso de secções semirrígidas acopladas). Para a verificação da deformação, têm de ser especificados os comprimentos de referência das barras ou conjuntos de barras relevantes, Ao mesmo tempo, pode ser considerada a direção da deformação, uma contra-flecha e o tipo de viga.
