O cálculo é efetuado sucessivamente para cada intervalo de carga. As deformações permanentes (plásticas) de intervalos de carga anteriores são consideradas no cálculo dos seguintes intervalos de carga. Desta maneira, é também possível efetuar um cálculo com alívio da estrutura.

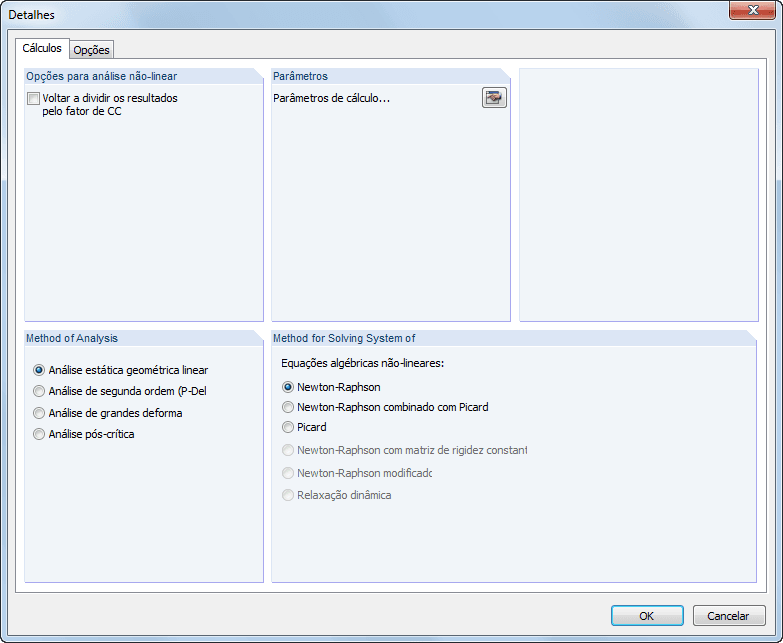

As cargas dos intervalos individuais são adicionadas (dependendo dos sinais) ao longo do processo de cálculo. O método de análise pode ser selecionado livremente (estático linear, segunda ordem, grande deformação e análise pós-crítica). Além disso, é possível um controlo global da configuração através do módulo adicional.

Depois de introduzir o modelo completo com as cargas no RFEM, prossegue-se com a entrada dos intervalos de carga com as respetivas descrições na primeira janela do módulo 1.1 Dados gerais.

De seguida, na janela 1.2 Carregamento, são atribuídos aos intervalos de carga os respetivos casos de carga, combinações de cargas e combinações de resultados. Existe a opção de os multiplicar por um fator de carga.

• Definição simples dos intervalos de carga
• Atribuição simples dos casos de carga, das combinações de carga e das combinações de resultados aos intervalos de carga
• Consideração de deformações plásticas (comportamento de endurecimento isotrópico) de intervalos de carga anteriores
• Resultados (deformações, forças de apoio, esforços internos, tensões, alongamentos etc.) representados numérica e graficamente para os intervalos de carga individuais
• Relatório de impressão detalhado com documentação dos resultados para todos os intervalos de carga
