Obliczenia są przeprowadzane sukcesywnie dla każdego kroku obciążenia. Odkształcenia stałe (plastyczne) poprzednich kroków obciążenia są uwzględniane przy obliczaniu dalszych kroków obciążenia. W ten sposób możliwe jest również przeprowadzenie obliczeń z uwzględnieniem podparcia konstrukcji.

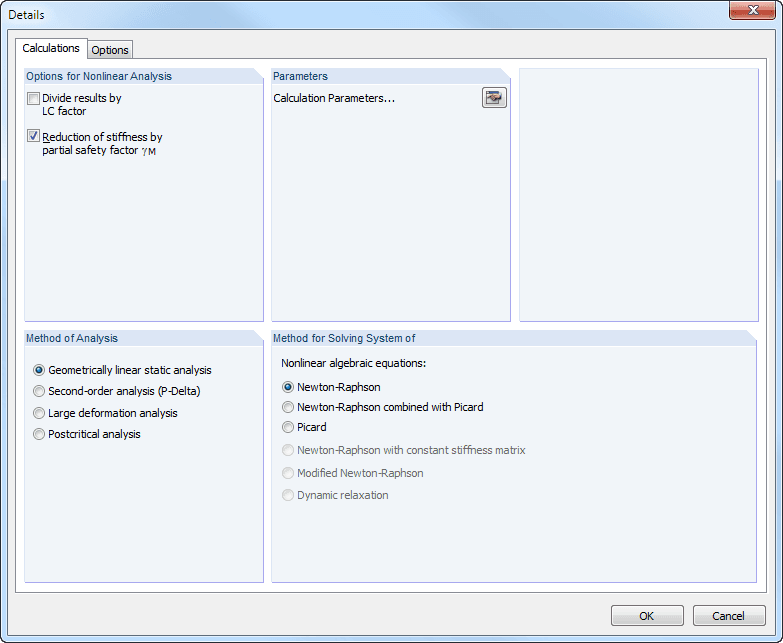

Obciążenia poszczególnych kroków są sumowane (w zależności od znaków) w trakcie całego procesu obliczeniowego. Można wybrać dowolną metodę analizy (liniowa, statyczna, analiza dużych deformacji i analiza postkrytyczna). Ponadto moduł zarządza globalnymi ustawieniami obliczeń.

Po zdefiniowaniu całego modelu i obciążenia w programie RFEM, w oknie 1.1 Dane ogólne można wprowadzić kroki i opisy obciążeń.

W oknie 1.2 Obciążenia można przydzielić przypadki obciążeń lub kombinacje obciążeń do różnych przyrostów obciążenia. Można je pomnożyć przez współczynnik obciążenia.

• Proste definiowanie przyrostów obciążenia
• Łatwe przypisywanie przypadków obciążeń i kombinacji obciążeń do przyrostów obciążeń
• Uwzględnienie odkształceń plastycznych (hartowanie izotropowe) poprzednich przyrostów obciążenia
• Wyniki (odkształcenia, siły podporowe, siły wewnętrzne, naprężenia, odkształcenia itp.) są wyświetlane numerycznie i graficznie dla poszczególnych przyrostów obciążenia
• Szczegółowy protokół wydruku zawierający dokumentację wyników dla wszystkich przyrostów obciążenia
