Rozszerzone wyświetlanie odkształceń w RFEM
Funkcja produktu

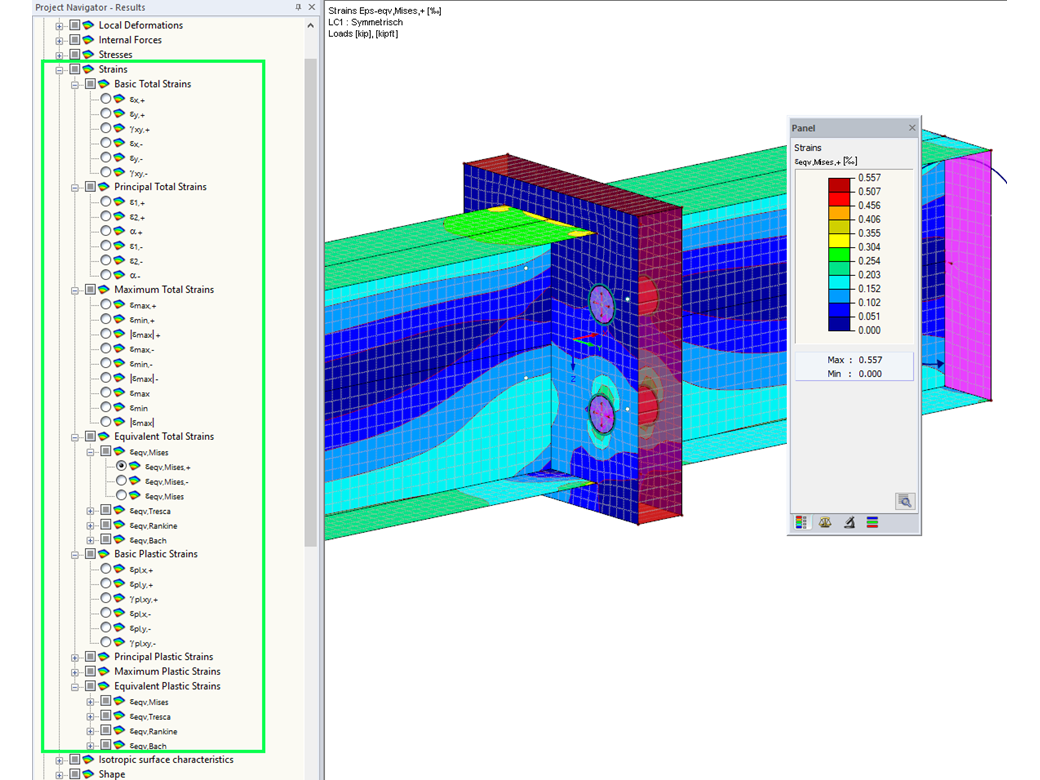

Wyświetlić wydłużone odkształcenia prętów, powierzchni i brył (np. Ważne odkształcenia główne, równoważne odkształcenia całkowite itd.) W Nawigatorze projektu - Wyniki w RFEM oraz w tabeli 4.0.
Na przykład, podczas obliczania plastyczności połączeń z elementami powierzchniowymi, można wyświetlić odpowiednie odkształcenia plastyczne.
Słowa kluczowe
Odkształcenie główne Odkształcenie całkowite Zastępcze Plastyczne Ważne
Do pobrania
Skomentuj...
Skomentuj...
- Odwiedziny 511x
- Zaktualizowane 26. lutego 2021
