Rozšířené zobrazení přetvoření v programu RFEM

Funkce

Zpět na Funkce

Zpět na Funkce

2. září 2020

001412

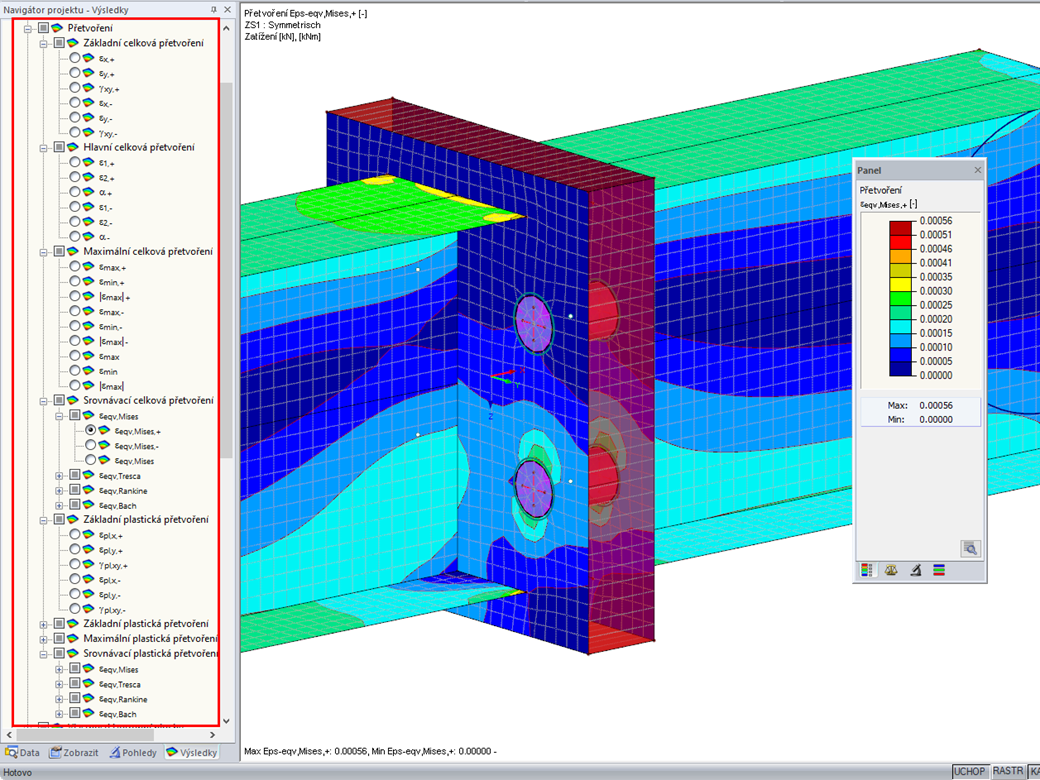

V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. hlavních celkových přetvoření, srovnávacích celkových přetvoření atd.).

Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.

Klíčová slova

Hlavní přetvoření Celkové přetvoření Srovnávací Plastické Hlavní

Ke stažení

Model k odbornému článku 001657
