Affichage étendu des déformations dans RFEM

Les déformations élastiques d'un composant dues à une charge sont basées sur la loi de Hooke, qui décrit une relation contrainte-déformation linéaire. Les déformations élastiques sont réversibles : lorsque la charge n'agit plus, le composant reprend sa forme d'origine. Les déformations plastiques entraînent au contraire un changement de forme irréversible. Elles sont généralement beaucoup plus importantes que les déformations élastiques. Dans le cas des contraintes plastiques de matériaux ductiles tels que l'acier, les effets du fluage s'exercent lorsque l'augmentation de la déformation s'accompagne d'un durcissement. Ces contraintes causent des déformations permanentes et, dans les cas extrêmes, la rupture du composant.

Cet article présente et explique l'influence de la rigidité en flexion des câbles sur leurs efforts internes. Cet article donne également des conseils pour réduire cette influence.

Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.

Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.

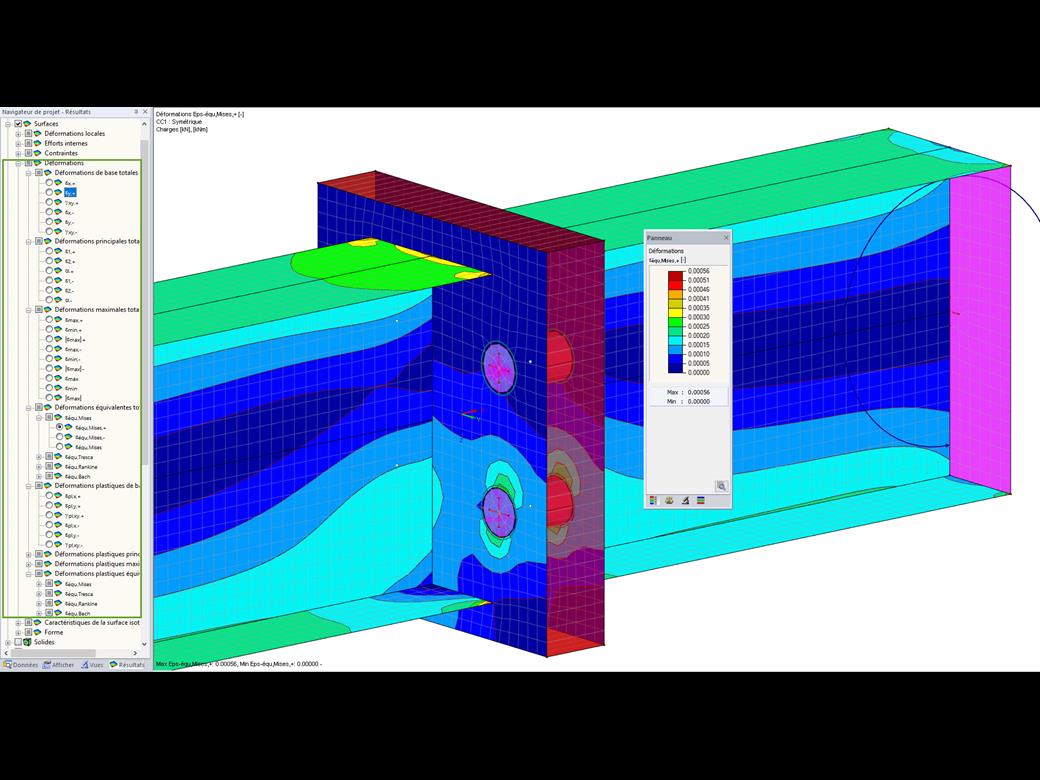

Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).

Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
