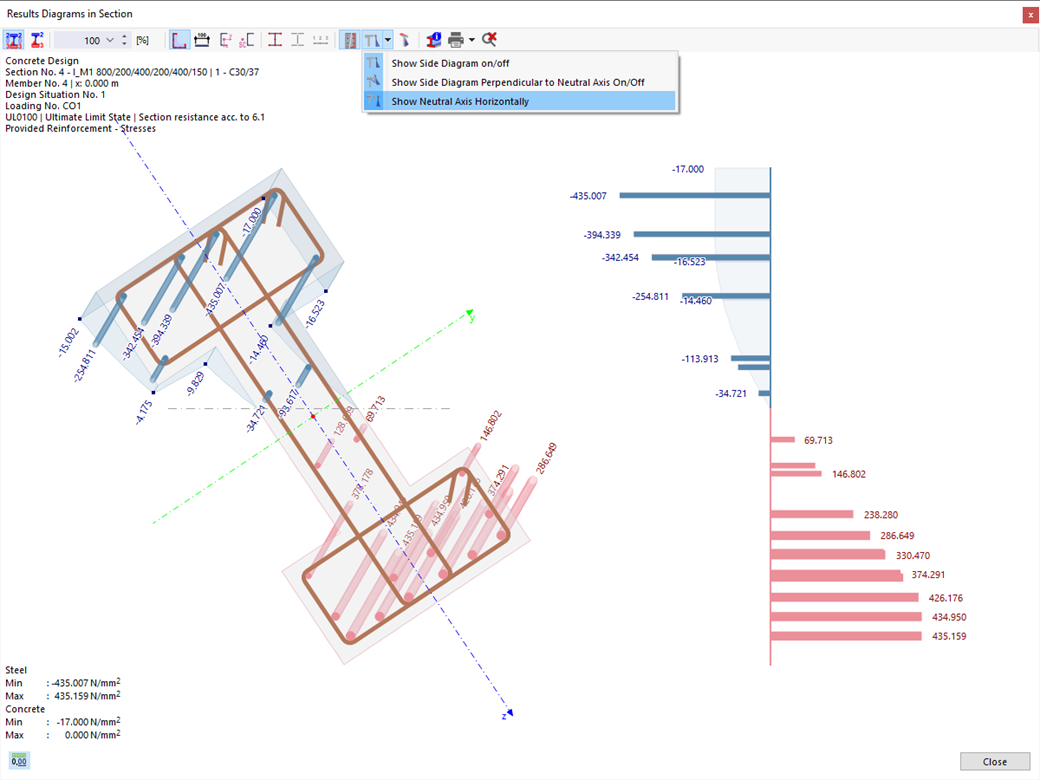

Návrhová napětí a přetvoření betonového průřezu a výztuže můžete zobrazit jako 3D obrázek napětí nebo 2D grafiku. V závislosti na tom, jaké výsledky zvolíte ve stromové struktuře výsledků pro detaily posudku, se zobrazí napětí nebo přetvoření na definované podélné výztuži při zatíženích nebo při mezních vnitřních silách.
Posouzení železobetonových konstrukcí | Grafické zobrazení napětí v průřezech
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:30:52 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:03:40 min
Délka: 00:00:50 min
Délka: 00:01:30 min
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat libovolné průřezy z RSECTION. Betonové krytí a smykovou a podélnou výztuž zadáte přímo v RSECTION.
Po importu vyztuženého průřezu z RSECTION do programu RFEM 6 nebo RSTAB 9 můžete daný průřez použít pro posouzení v addonu Posouzení železobetonových konstrukcí.
K názornému videu
Program pro statické výpočty vám poskytne jasný přehled o všech posudcích provedených pro návrhovou normu. Pro každý posudek musíte zadat kritérium využití. Kromě posouzení mezního stavu únosnosti a použitelnosti ověřuje program také dodržení konstrukčních předpisů daných normou. Při každém posouzení se zobrazí příslušné detaily posudku, ve kterých jsou strukturovaně uspořádány vstupní hodnoty, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?
Ačkoli byla u prutu splněna všechna posouzení, zobrazí se mi "Nepokrytá výztuž". Jak je to možné?
Jak mohu pro posouzení použitelnosti nebo průhybu definovat prut jako konzolu a ne jako nosník podepřený na obou koncích?
Umí addon Posouzení železobetonových konstrukcí pro RFEM 6 automaticky navrhnout výztuž prutů a ploch?
